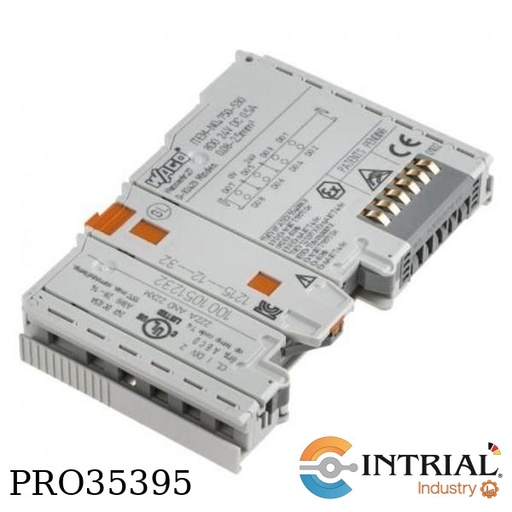

PLC Module WAGO
Codigo: 750-555
MODULO DE SALIDA ANALÓGICA, 4 CANALES; 4-20 mA
Datos técnicos
Número de salidas analógicas: 4
Número total de canales (módulo): 4
Type of signal current DC 4 … 20 mA
Peso 52,3 g
Mas características ver PDF adjunto

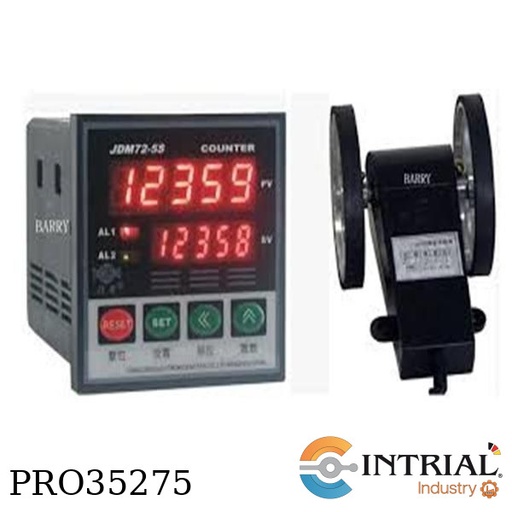

Contador de longitud de alambre 5
Medidor de longitud digital medidor de rueda JDM72-5S
+ LK-90-1 acopladores digitales
Marca: Barry Century
Toma el humanismo y el tipo inteligente como ID de diseño,
La función completa puede cumplir con varios tipos de aplicaciones
Conjunto táctil swith;
El valor establecido se muestra por separado por LED ,visual y conveniente
Tiene una función de conteo de longitud avanzada que toma más como módulo y establece el valor de conteo correspondiente
Tiene las funciones de conteo automático de repetición,
Alarma Contadora por adelantado y tiempo de retardo ajustable
Las frecuencias de conteo de varios cambios son para elegir (conteo de contacto e impulso)
Recuento de pantalla: dos grupos de LED de 4 bits
Contrarango: 1-99999
Rango de configuración del coeficiente: 0,0001-9,9999 m
Voltaje nominal: ca 110 ~ 240V,AC24V,50/60HZ,DC24V;85-110% voltaje nominal
Modo de recuento: añadir recuento, recuento reversible (3 tipos de métodos)
Recuento de entrada: sin entrada de voltaje; Entrada de voltaje H: 4,5 ~ 30V ,L:0 ~ 2V
Frecuencia de recuento: Recuento de entrada: máximo 30 veces/s,
pulso de entrada: 1000 veces/s recuento reversible: 200 veces/s
tipo de salida: F N R C K1 K2 P A D H L
Salida de control: punto de salida de contacto
​2 puntos de contactos AL1 al2 distingue la exportación
Capacidad de contacto de salida: carga resistiva AC240V 3A
Modo de reinicio: panel, termianl de conexión, auto
Potencia de salida: DC12V +-10% 60mA
consumen electricidad 240V50HZ<= 5VA DC24V<= 3,5 W
Memoria de apagado: más de 10 años (25C)
Longitud de medición características:
unidad de longitud: 0,01 m/0,1 m/1m
voltaje nominal: DC12-24V CA 110-220V
margen de Error: No más de 1 unidad de la longitud
4 dimensiones de las ruedas: Φ95.6mm

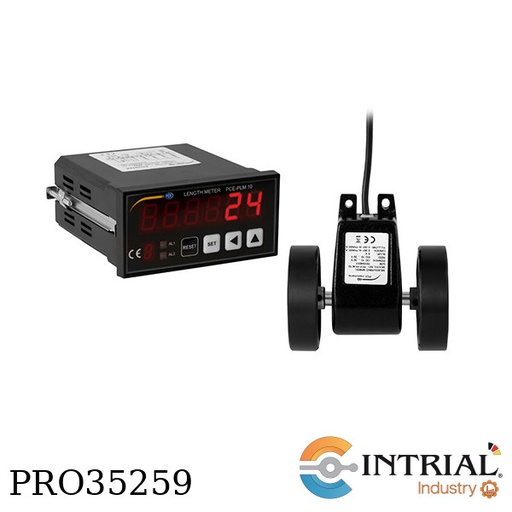

MEDIDOR DE LONGITUD DE PROCESO
Brand: PCE-INSTRUMENTS
Indicación del valor de medición:
6 x 7 visualización de segmentos con coma
Rango de conteo: 1 … 999999
Precisión: ± 1 impulso de conteo en toda la longitud
Señal de impulsos cuadrados
Alto: 5 ... 30 V
Bajo: 0 ... 1 V
Velocidad de conteo: 5, 30 , 200, 1000, 3000
Ajuste del rango de coeficiente: 0,00001 ... 9,99999
Potencia absorbida: <5 W
Salidas: 2 x relés, transistor NPN
Salida de relé: 250 V AC / 3 A
Salida transistor: 12 V DC / <50 mA
Alimentación: 110 ... 220 V AC

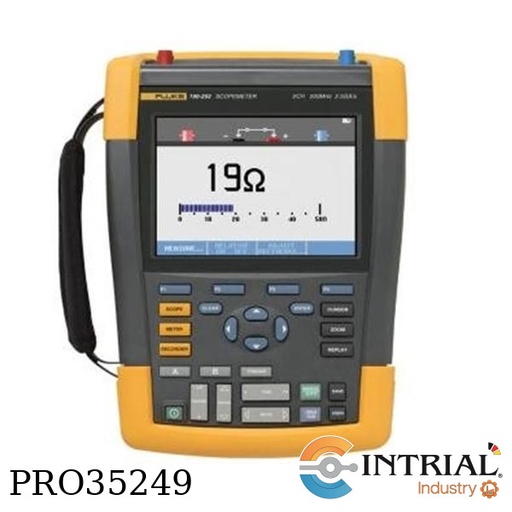

OSCILOSCOPIO 4 CANALES
Marca: Fluke
200 Mhz
Tiempo de subida: 1,7 ns
Número de entradas del osciloscopio: 4 canales de entrada
Arquitectura de canal Todas las entradas están totalmente
aisladas de la toma de tierra y entre sí.
Las entradas se pueden activar en cualquier combinación
Acoplamiento de entrada CA o CC con indicador de nivel de tierra
Sensibilidad de entrada 2 mV/div a 100 V/div más atenuación variable
Limitador de ancho de banda Seleccionable por el usuario:
10 kHz o ancho de banda completo
Normal/invertido/variable En cada canal de entrada; selección independiente
Tensión de entrada Con categoría de seguridad CAT III 1000 V/CAT IV 600 V
Resolución vertical 8 bits
Precisión ± (2,1 % de lectura + 0,04 x rango/div.) @ 5 mV/div y hasta a 100 V/div.
Impedancia de entrada 1 MΩ ± 1 % // 14 pF ± 2 pF
Incluye: puntas de prueba
Cargador de baterías
Sofware y cable de comunicación a PC
Maleta de transporte

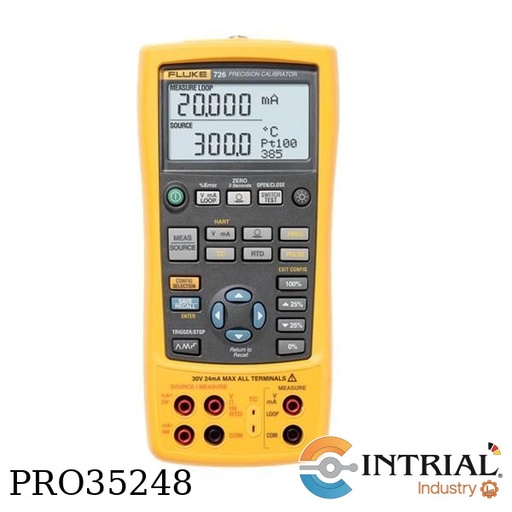

CALIBRADOR DE PROCESO
Marca: FLUKE
Temperatura de almacenamiento: -20 ° C a 71 ° C
Temperatura de funcionamiento: -10 ° C a 55 ° C
Humedad relativa: 90% (10 ° C a 30 ° C)
75% (30 ° C a 40 ° C)
45% (40 ° C hasta 50° C); 35% (50 ° C a 55 ° C)
Choque: prueba de caída de 1 metro
Seguridad: CSA C22.2 No. 1010.1: 1992
EMC: EN50082-1: 1992 y
EN55022: 1994 Clase B
Dimensiones (Al x An x Pr): 200 mm x 96 mm x 47 mm
(7,9 x 3,8 x 1,9 pulgadas)
Peso: 650 g (23 oz)
Pila: cuatro pilas alcalinas AA
Duración de la batería: 25 horas típicas
Incluye: puntas de prueba
certificado de calibración de fábrica Fluke

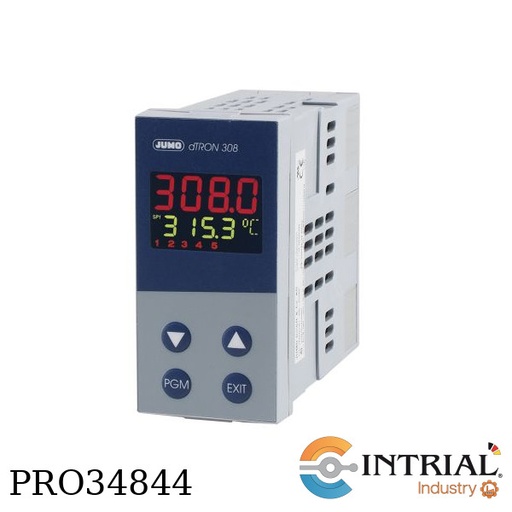

COMPACT CONTROLLER WITH PROGRAM FUNCTION
Brand: JUMO
Data sheet 70.3041
Basic type dTRON 308H (48x96 mm) 1 analog and 2
logic inputs, 2 relays and 2 logic
outputs, supply voltage for
2-wire-transmitter
Basic type extension Basic type
Version Standard with default settings
Logic outputs 2 x 0/12V
Slot 1 Not to be used
Slot 2 Not to be used
Slot 3 Not to be used
Voltage supply AC 110..240V +10/-15%,48..63Hz

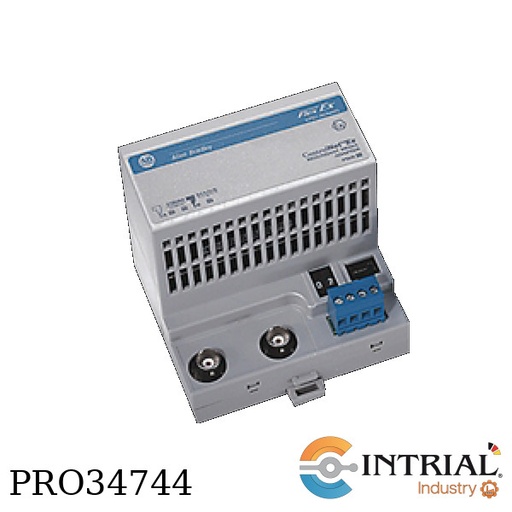

COMMUNICATION MODULES
Brand: ALLEN BRADLEY
DISCONTINUED BY MANUFACTURER
FLEXEX CONTROLNET
DUAL MEDIA EXTERNAL ADAPTER
1 CHANNEL

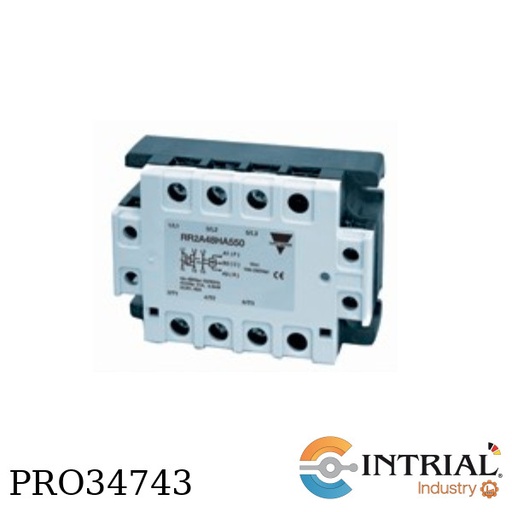

MOTOR CONTROLLERS INDUSTRIAL
Brand: CARLO GAVAZZI
Motor reversing, RR
Number of phases, 2
Switching mode, A
Rated operational voltage, 40
Control input type, D
Motor power rating, 400

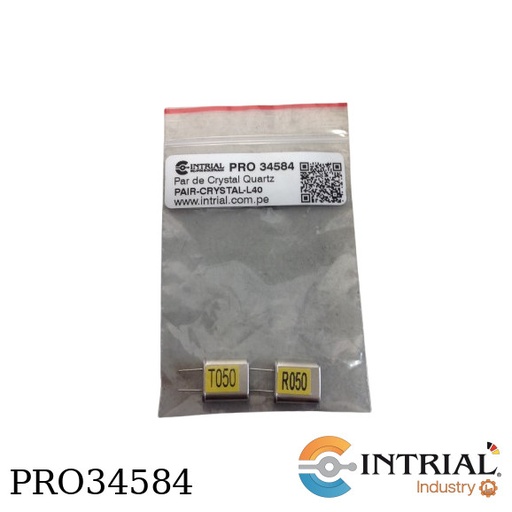

Pair of Crystal Quartz (TX+RX) for L40 series
Brand: SAGA

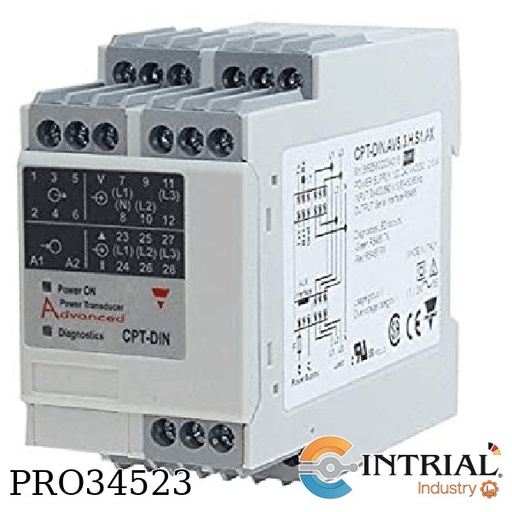

Energy ManagementCompact Power Transducer
Marca: Carlo Gavazzi
PN: CPT-DIN - AVX-X-X-XX-XX

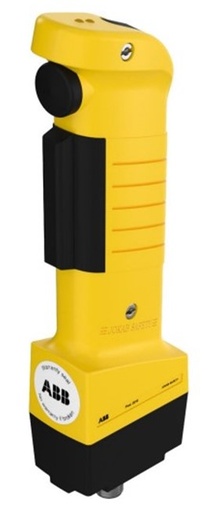

Dispositivos de control de seguridad
Marca: ABB
Modelo: JSD-HD4-330800
P/N: 2TLA920080R0000
Tipo principal del producto: JHD (Disco duro externo)
Subfunción: 1 botón auxiliar frontal y 1 superior
Indicador de estado: Sí
Configuración de la conexión: Conector de cañón
Corriente de conmutación máxima: Circuito principal 20 mA
Tensión máxima de conmutación: Circuito principal 30 V
Número de contactos CO: 1
Número de contactos NO: 3
Corriente nominal de funcionamiento DC-12 (I e ): (24 V) 0,02 A
Voltaje operativo nominal: 24 V CC
Temperatura del aire ambiente: Funcionamiento -10 a +50 °C
Grado de protección: IP65
Material: Caucho-NBR, Mango-Poliamida y Nory

MODULO
Marca: ABB
Modelo: DX122.0
Capacidad de conexión: 1 x 0,75-2,5 mm²
Tensión nominal de alimentación de control (U s ): 24V CC
Adecuado para: UMC100

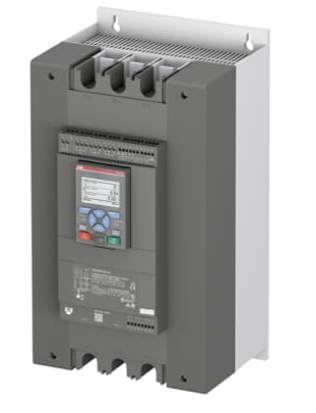

ARRANCADOR SUAVE
Marca: ABB
Modelo: PSTX370-600-70
Tensión nominal de operación: 208 ... 600V AC
Tensión nominal de alimentación de control (Us): 100 ... 250V AC
Tensión nominal del circuito de control (Uc): 24V DC
Frecuencia nominal(f): 50/60 Hz
Corriente nominal de funcionamiento - Conexión en línea (Ie): 370 A
Corriente nominal de funcionamiento - Conexión interior en triángulo: 640 A

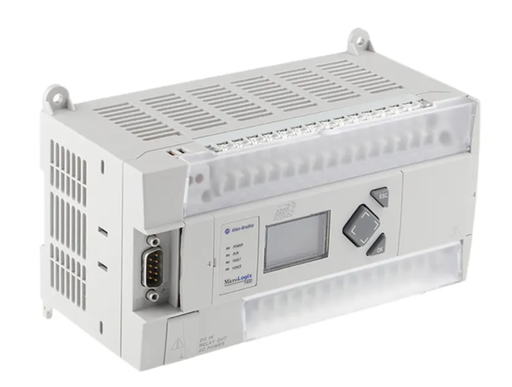

MICROLOGIX 1400 SYSTEM
Brand: ALLEN BRADLEY
Model: 1766-L32BWAA
Input Power, 120/240 VAC
Memory, non-volatile battery backed RAM
User Program/User Data Space, 10K/10K configurable
Digital Inputs,
(12) Fast 24VDC
(8) Normal 24VDC
Digital Outputs, (12) Relay
Analog Inputs/Outputs,
(4) Voltage Inputs
(2) Voltage Outputs

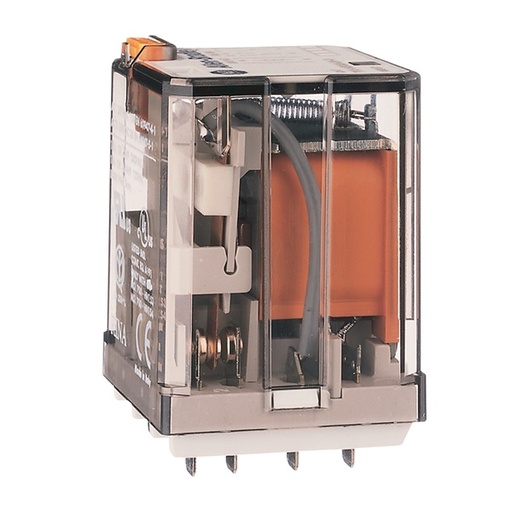

TALL SQUARE BASE RELAY
Brand: ALLEN BRADLEY
Model: 700-HB33Z24
Number of contacts as change-over contact: 3
Nominal current: 15 A
Complete with socket: False
With LED indication: False
Voltage type for actuating: DC
Rated control supply voltage at AC 50 Hz: 0 V
Rated control supply voltage at AC 60 Hz: 0 V
Rated control supply voltage at DC: 24 V
Type of electric connection: Plug-in connection
Rated thermal current (Ith): 15A @ 240V

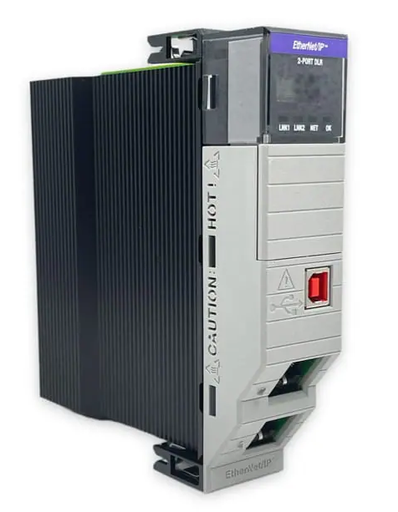

MODULO DE INTERFAZ ETHERNET
Marca: ALLEN BRADLEY
Modelo: 1756-EN2TR
Puerto doble 10/100 Mbps
Admite 128 conexiones TCP / IP, 8 ejes, topologías de anillo y lineales
