COUPLING INSERT<br />
Brand: MAGNALOY COUPLINGS<br />
Model: M570N7<br />
Neoprene black<br />
2-3/8 inch bore<br />
4.780x2.380x1.260 inch

AGITADOR<br />
Marca: FLUIDMIX<br />
Modelo: HPS3-1819L09/10.4-DMTLL<br />
Datos tanque<br />
 Tipo, Cilíndrico fondo plano<br />
 Posición, Centrado con deectores<br />
 Presión, Atmosférica<br />
 Medidas, ⌀39.95m<br />
 Nivel líquido, 16.31m<br />
 Temp. operación, 32ºC<br />
 Altura total, 17.8m<br />
Motor, 30 kW, 4 polos, 480 V - 60 Hz, IP55, IE3, Sonda PTC, Sombrerete lluvia<br />
Reductor, Ejes paralelos<br />
 Ratio, 4,88<br />
 Factor servicio, 2.7<br />
 Velocidad giro, 370 rpm<br />
Eje, Longitud 1000 mm<br />
 Móvil, Hélice flujo axial<br />
 Diámetro, 0.67m<br />
 Nº Palas, 3<br />
 Pot.absorbida, 21.99kw<br />
 Caudal axial, 6653361327906.5m3/h<br />
Esfuerzos dinámicos y estáticos<br />
 Peso total, 550 kg<br />
 Par. Torsor, 775 Nm<br />
 Esfuerzo axial, 3 N<br />
 Esfuerzo radial, 1234 N

TEMPERATURE REGULATOR<br />
Brand: EMMEDI<br />
Model: 0345565<br />
Description, Oil Temperature Controller<br />
Max pressure, 16 bar<br />
Size, BSP 3/4"<br />
<br />
<br />

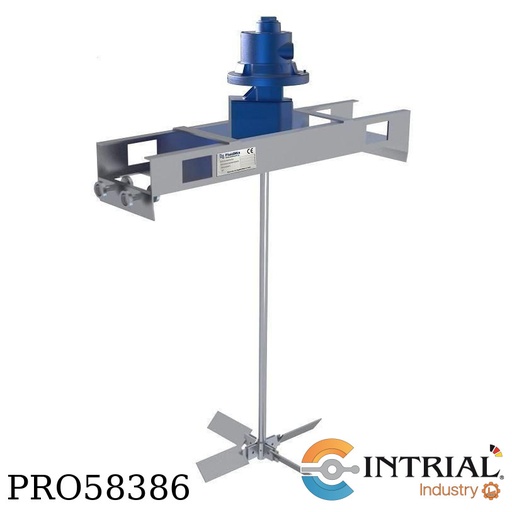

AGITADOR INDUSTRIAL<br />
Marca: FLUIDMIX<br />
Modelo: VTAN4-07 03 B 00/08.6 X<br />
Motor, 1,5 kW neumático ATEX<br />
Velocidad salida reductor, 122 rpm, reductor en ejecución ATEX<br />
Brida de anclaje, ø 200/165 mm, acero al carbono<br />
Longitud de eje, 800 mm, AISI 316 L<br />
Turbina axial abatible, ø 400 mm, AISI 316 L<br />
<br />
Incluye:<br />
* Soporte para depósito IBC en acero galvanizado.

LEVEL SWITCH<br />
Brand: HYDAC<br />
Model: ENS-311P-8-0410-000-K<br />
[1]: Temperature probe, with temperature probe<br />
[1]: Mechanical connection, 22 mm collar for cutting ring fitting G22L<br />
[P]: Electrical connection, Male M12x1, 8 pole<br />
[8]: Output, 4 switching outputs and 2 analogue outputs<br />
[0410]: Rod length (physical), 410 mm<br />
[000]: Modification, standard<br />
[K]: Probe material, ceramic

AGITADOR INDUSTRIAL<br />
Marca: FLUIDMIX<br />
Modelo: VTS4-0702C02(2)/19.6<br />
Datos tanque<br />
 Tipo, Cilíndrico fondo plano<br />
 Posición, Centrado con deectores<br />
 Presión, Atmosférica<br />
 Medidas, ⌀2m<br />
 Nivel líquido, 1.59m<br />
 Temp. operación, 40ºC<br />
 Altura total, 2m<br />
 Volumen nominal, 5m3<br />
Motor, 1,5 kW, 4 polos, 440 V - 60 Hz, IP55, IE1<br />
Reductor, Ejes paralelos<br />
 Ratio, 17,6<br />
 Factor servicio, 1.9<br />
 Velocidad giro, 95 rpm<br />
Eje, Longitud 1900 mm<br />
Móvil, Turbina de flujo axial<br />
Diámetro, 0.6m<br />
Nº Palas, 4<br />
Pot.absorbida, 0.57kw<br />
Renov/hora, 107.66<br />
Esfuerzos dinámicos y estáticos<br />
 Peso total, 60 kg<br />
 Par. Torsor, 151 Nm<br />
 Esfuerzo axial, 1022 N<br />
 Esfuerzo radial, 130 N

AGITADOR INDUSTRIAL<br />
Marca: FLUIDMIX<br />
Modelo: VTG4-0611C05(2)/27.6<br />
Datos tanque<br />
 Tipo, Cilíndrico fondo plano<br />
 Posición, Centrado con deectores<br />
 Presión, Atmosférica<br />
 Medidas, ⌀2.6m<br />
 Nivel líquido, 1.88m<br />
 Temp. operación, 110ºC<br />
 Altura total, 3.2m<br />
 Volumen nominal, 13m3<br />
Motor, 1,1 kW, 4 polos, 440 V - 60 Hz, IP55, IE1<br />
Reductor, Ejes paralelos<br />
 Ratio, 30,28<br />
 Factor servicio, 2.4<br />
 Velocidad giro, 50 rpm<br />
Eje, Longitud 2700 mm<br />
Móvil, Turbina de flujo axial<br />
 Diámetro, 0.8m<br />
 Nº Palas, 4<br />
 Pot.absorbida, 0.34kw<br />
 Renov/hora, 94.11<br />
Esfuerzos dinámicos y estáticos<br />
 Peso total, 80 kg<br />
 Par. Torsor, 211 Nm<br />
 Esfuerzo axial, 762 N<br />
 Esfuerzo radial, 134 N

LOOP POWERED SENSOR<br />
Brand: WILCOXON<br />
Model: PC420VR-10<br />
[R]: RMS output, velocity<br />
[10]: 1.0 ips (25.4 mm/sec)<br />
Frequency response,<br />
 10 Hz - 1.0 kHz<br />
 3.5 Hz - 2.0 kHz<br />
Voltage at sensor terminals, 12 - 30 VDC<br />
Loop resistance at 24 VDC max, 700 Ω<br />
Case material, stainless steel<br />
Mounting, 1/4-28 tapped hole<br />
Output connector, 2 pin, MIL-C-5015 style<br />
Mating connector, R6 type

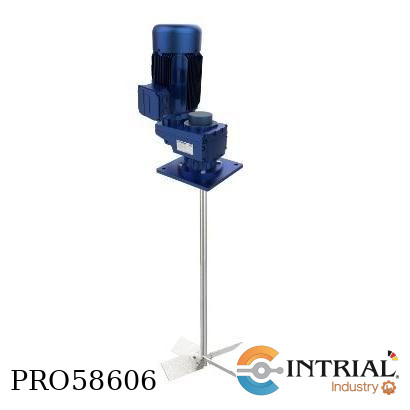

AGITADOR INDUSTRIAL<br />
Marca: FLUIDMIX<br />
Modelo: VTS4-02-02-C-01/13.4<br />
Datos tanque<br />
 Tipo, Cilíndrico fondo plano<br />
 Posición, Centrado con deectores<br />
 Presión, Atmosférica<br />
 Medidas, ⌀1.57m<br />
 Nivel líquido, 1.55m<br />
 Temp. operación, 40ºC<br />
 Altura total, 1.64m<br />
 Volumen nominal, 3m3<br />
Motor, 0,25 kW, 4 polos, 230/400 V - 60 Hz, IP55, IE1<br />
Reductor, Ejes paralelos<br />
 Ratio, 16,85<br />
 Factor servicio, 5.1<br />
 Velocidad giro, 95 rpm<br />
Anclaje, Placa 280<br />
Eje<br />
 Longitud, 1300 mm<br />
Móvil, Turbina flujo axial<br />
 Diámetro, 0.5m<br />
 Nº Palas, 4<br />
 Pot.absorbida, 0.15kw<br />
 Renov/hora, 165.14<br />
Esfuerzos dinámicos y estáticos<br />
 Peso total, 40 kg<br />
 Par. Torsor, 26 Nm<br />
 Esfuerzo axial, 129 N<br />
 Esfuerzo radial, 35 N

Cover And Grid Assembly<br />
Brand: FALK<br />
Model: 1110T10C<br />
P/N: 0776210<br />
Coupling Style, Horizonally Split<br />
Coupling Type, Grid<br />
Cover Material, Aluminum<br />
Grid Material, Alloy Steel<br />
Hardware Material, Steel<br />
Height, 7.00 in<br />
Length, 11.65 in<br />
Net Weight, 10.41 in

AGITADOR INDUSTRIAL CON REVESTIMIENTO DE PVDF<br />
Brand: FLUIDMIX<br />
Model: VPS3-05-16-B-01/165.2(PVDF)<br />
Datos tanque<br />
 Tipo, Cilíndrico fondo plano<br />
 Posición, Centrado con deflectores<br />
 Presión, Atmosférica<br />
 Medidas, ⌀1.2m<br />
 Nivel líquido, 0.65m<br />
 Temp. operación, 85ºC<br />
 Altura total, 1.6m<br />
 Volumen nominal, 1.7m3<br />
Datos del agitador<br />
 Motor, 0,75 kW, 4 polos, 265/460 V - 60 Hz, IE3<br />
 Reductor, Ejes paralelos<br />
  Ratio, 9,33<br />
  Factor servicio, 24<br />
  Velocidad giro, 180 rpm<br />
 Anclaje, Brida DN150 PN10, DIN 2527<br />
 Eje, Longitud 1650 mm<br />
 Móvil, Hálice de perfil axial<br />
  Diámetro, 0.4m<br />
  Nº Palas, 3<br />
  Pot.absorbida, 0.34kw<br />
  Caudal axial, 534.55m3/h<br />
Material de Anclaje, Ac carbono revestido de PVDF<br />
Material de Eje, Ac carbono revestido de PVDF<br />
Material de Movil, Ac carbono revestido de PVDF

Adaptador de perno de montaje INOX para sensor vibración<br />
Marca: WILCOXON<br />
Modelo: SF6M<br />
M8x1.25 a 1/4'"-28UNF

AGITADOR INDUSTRIAL<br />
Marca: FLUIDMIX<br />
Modelo: VTS4-06 02 C 02/12.6<br />
Datos tanque<br />
 Tipo, Cilíndrico fondo plano<br />
 Posición, Centrado con deectores<br />
 Presión, Atmosférica<br />
 Medidas, ⌀2m<br />
 Nivel líquido, 1.59m<br />
 Temp. operación, 40ºC<br />
 Altura total, 1.7m<br />
 Volumen nominal, 5m3<br />
Motor, 1,1 kW, 4 polos, 440 V - 60 Hz, IP55, IE1<br />
Reductor, Ejes paralelos<br />
 Ratio, 17,6<br />
 Factor servicio, 2.6<br />
 Velocidad giro, 95 rpm<br />
Eje<br />
 Longitud, 1200 mm<br />
Móvil Turbina de Flujo Axial<br />
 Diámetro, 0.6m<br />
 Nº Palas, 4<br />
 Pot.absorbida, 0.62kw<br />
 Renov/hora, 117.45<br />
Esfuerzos dinámicos y estáticos<br />
 Peso total, 50 kg<br />
 Par. Torsor, 111 Nm<br />
 Esfuerzo axial, 687 N<br />
 Esfuerzo radial, 127 N

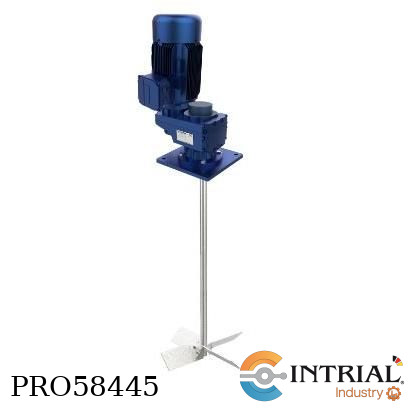

AGITADOR INDUSTRIAL<br />
Marca: FLUIDMIX<br />
Modelo: VTS4-05-01-C-04/20.6<br />
Datos tanque<br />
 Tipo, Cilíndrico fondo plano<br />
 Posición, Centrado con deectores<br />
 Presión, Atmosférica<br />
 Medidas, ⌀2.6m<br />
 Nivel líquido, 1.88m<br />
 Temp. operación, 110ºC<br />
 Altura total, 2.5m<br />
 Volumen nominal, 13m3<br />
Motor, 0,55 kW, 4 polos, 440 V - 60 Hz, IP55, IE1<br />
Reductor, Ejes paralelos<br />
 Ratio, 30,28<br />
 Factor servicio, 2.4<br />
 Velocidad giro, 55 rpm<br />
Eje<br />
 Longitud, 2000 mm<br />
Móvil, Turbina de flujo axial<br />
 Diámetro, 0.8m<br />
 Nº Palas, 4<br />
 Pot.absorbida, 0.45kw<br />
 Renov/hora, 104.12<br />
Esfuerzos dinámicos y estáticos<br />
 Peso total, 60 kg<br />
 Par. Torsor, 131 Nm<br />
 Esfuerzo axial, 470 N<br />
 Esfuerzo radial, 112 N

* Soporte para depósito IBC en acero galvanizado.<br />
Para el modelo <br />
AGITADOR INDUSTRIAL<br />
Marca: FLUIDMIX<br />
Modelo: VTAN4-07 03 B 00/08.6 X<br />
Motor, 1,5 kW neumático ATEX<br />
Velocidad salida reductor, 122 rpm, reductor en ejecución ATEX<br />
Brida de anclaje, ø 200/165 mm, acero al carbono<br />
Longitud de eje, 800 mm, AISI 316 L<br />
Turbina axial abatible, ø 400 mm, AISI 316 L

AGITADOR INDUSTRIAL<br />
Marca: FLUIDMIX<br />
Modelo: VHD3-03-03-03-B-02/10.6 S<br />
Motor monofásico, 0,37 kW – 4 polos – 220 V – 60 Hz<br />
Gear output speed, 1370 rpm<br />
Brida de fijación, Brida 160<br />
Largo del eje: 1000 mm, AISI 316 L<br />
Hélice marina ø 128 mm, AISI 316 L<br />
<br />


RESPIRADERO DESECANTE<br />
Marca: DES-CASE<br />
Modelo: DC-EX-4<br />
Eficiencia de filtrado, 3 μm absoluto<br />
Presión de apertura de las válvulas antirretorno, .007 bar (.1 psi)<br />
Cantidad de desecante, 4.2 lbs (1905 g)<br />
Capacidad de absorción de agua, 27.0 fl oz (798 ml)<br />
Máx. flujo de aire a ΔP 1 psi, 24 cfm (680 l/min)

RESPIRADERO DESECANTE<br />
Marca: DES-CASE<br />
Modelo: DC-VG-BB<br />
Eficiencia de filtrado, 3 μm absoluto<br />
Presión de apertura de las válvulas antirretorno, .007 bar (.1 psi)<br />
Cantidad de desecante, 59 g (.1 lbs)<br />
Capacidad de absorción de agua, 23 ml<br />
Máx. flujo de aire a ΔP 1 psi, 141 l/min (1 cfm)<br />
<br />

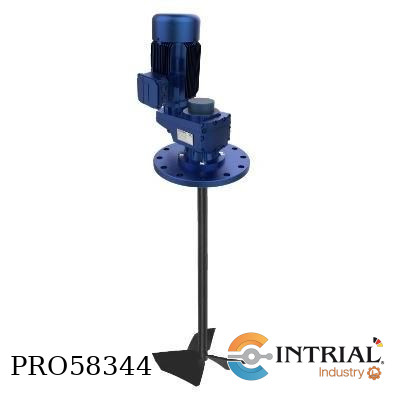

AGITADOR INDUSTRIAL<br />
Brand: FLUIDMIX<br />
Model: VPS3-05-16-B-01/165.2<br />
Datos tanque<br />
 Tipo, Cilíndrico fondo plano<br />
 Posición, Centrado con deflectores<br />
 Presión, Atmosférica<br />
 Medidas, ⌀1.2m<br />
 Nivel líquido, 0.65m<br />
 Temp. operación, 85ºC<br />
 Altura total, 1.6m<br />
 Volumen nominal, 1.7m3<br />
Datos del agitador<br />
 Motor, 0,75 kW, 4 polos, 265/460 V - 60 Hz, IE3<br />
 Reductor, Ejes paralelos<br />
  Ratio, 9,33<br />
  Factor servicio, 24<br />
  Velocidad giro, 180 rpm<br />
 Anclaje, Brida DN150 PN10, DIN 2527<br />
 Eje, Longitud 1650 mm<br />
 Móvil, Hálice de perfil axial<br />
  Diámetro, 0.4m<br />
  Nº Palas, 3<br />
  Pot.absorbida, 0.34kw<br />
  Caudal axial, 534.55m3/h

BLADDER ACCUMULATOR<br />
Brand: HYDAC<br />
Model: SB330-2.5F1/112A1-330D<br />
[2.5]: Size, 2.5 gallons<br />
[F]: Line Connection, Flanged<br />
[1]: Gas Port, Standard model, HYDAC gas valve version 4 (8V1 - ISO 4570)<br />
[112]: Material Code, Standard for oil service (mineral oil)<br />
[330]: Maximum Working Pressure, 4785 psi<br />
[D]: Fluid Port Connection, Threaded NPT (ANSI B1.2)
