Independización de líneas de muestreo para la adquisición de data en 4-20mA por cada línea de Gas de manera continua (N2, Ar, O2 95%, O2 99%), con la incorporación de 02 sensores adicionales de Medición y la capacidad de calibración automática por cada sensor.
Consistente en lo sgte:
Ingeniería, Mano de Obra, Materiales de Integración, Dossier de calidad y Manual de Operación en español.
Detalles:
======
* Adición de 01 sensor de Oxigeno O2ppm (Zirconio)  con tarjeta independiente y salida de 4-20 mA
* Adición de 01 sensor de Oxigeno O2% (Paramagnético) con tarjeta independiente y salida de 4-20 mA
* Cambio de Chasis existente por uno mas largo…
* 02 Manifold de 4 vías con sus respectivas válvulas solenoides (Para ingreso de una línea independiente y control de calibración automática)
* 02 Reguladores de Presión (5 Psi) antes del ingreso de muestra al analizador (Montado en Panel Frontal)
* 02 Manómetros de 0-25 Psi para ajuste de Presión (Montado en Panel Frontal)
* 02 Flujometros de Medición 0-500 ccm (Montado en Panel Frontal)
* 02 Flujometros de Purga 0-5 LPM (Montado en Panel Frontal)
* 04 Botella de Calibración adicionales con sus respectivos manómetros (02 Cero; 01 Spam)
* Nuevo recorrido de tuberías inox de ingreso de muestra, purga y calibración para las 4 líneas independientes de muestra.
* Perforación de Paneles frontales y superiores
* Conectores Swagelok y demás insumos necesarios para dicho conexionado
* Reprogramación del PLC y HMI para medición independiente de cada línea y calibración automática de cada una de manera independiente.
* Reprogramación y reseteo de Analizador Servomex para operar con 04 analizadores independientes.
NOTA: El Proyecto incluye el suministro de todos los equipos arriba mencionados, servicio de arranque, puesta en marcha y entrenamiento.
Se adjunta detalle de plano de nueva distribución del Tubing….

21GRFK
* Fittings kit for 2100 series grab sampler

21GRABXP
* Grab sampler / FAST QC upgrade module to fit existing 2111XP, 2111XPEN, 2110XP, 2110XPEN, 2117HL, 2117HLEN, 2117XP, 2117XPEN, 2120XP and 2120XPEN analyzers

AQUAPRO RDO PRO
Digital Input Card
(two 4-20mA Included)

Part Number: HS45WADXX6CGA000
HS45 HOLLOW SHAFT HEAVY MILL DUTY MAGNETIC ENCODER
Including the following features & options:
•    20mm bore via insert: universal end of shaft and thru shaft fit
•    Left Output: 4096 PPR
•    Right Output: No Right Output
•    5-24v in, 5-24v out (7272) recommended for single-ended wiring (A,B,Z, no A/,B/,Z/)
•    10 pin MS style w/Plug, Avtron/BEI Pinout, LED Diagnostics
•    Threaded rod arm kit, adjustable 70-500mm (4.25"-19")
•    Output Channels: Standard, All Channels A,A\,B,B\,Z,Z\
•    Special Options: No Special Options
•    Accessories: None

Electrode set  (5 each per set)
For Bio Probe Systems
COSASCO

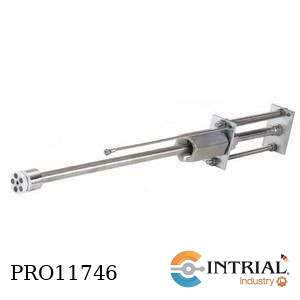

Retractable System BIO-PROBE
=========================
Complete Bio Probe Assembly
Pressure rating: 1500 Psi
Mounting: 1 ½” Full Port Valve Minimum
Temperature rating: 260C
Material: 316 SS
Order length: 24 Inches
Alloy: K03005 (Pipe Grade Carbon Steel)
Safety Clamp: INCLUDED

WN2-B-C-14
MEDIDOR DE CAUDAL CON TOTALIZADOR
MARCA: DWYER
Model: WN2-B-C-14
MEDIDOR DE CAUDAL CON TOTALIZADOR
MARCA: DWYER
Conexión: 2" BSPT
Maximo flujo: 30 m3/h
Rango: 1.2 a 15  m3/h
Montaje horizontal
Máxima visualización en Display: 999,999,9999
Partes en contacto: Cuerpo: Latón, polietileno; Conexiones: latón;
Medición Cámara: polietileno, plástico ABS, ferrita, acetal.
Precisión: flujo de Transición: ± 5%; Caudal nominal: ± 2%.
Límite de temperatura: 104 ° F (40 ° C).
Límite de presión: 232 psi (16 bar)

•    Modelo:              05200940
•    Description:         Spare Standard O2 Transducer for 5200 series

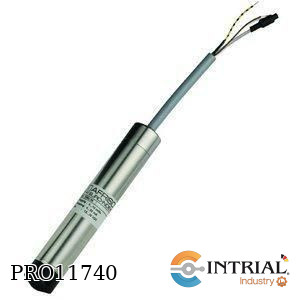

DMU08 -1/2 NPT (20 mH2O,50 meter FEP cable)
SENSOR DE NIVEL PARA MONITOREO DE POZO PROFUNDO
•Marca: AFRISO(Alemania)
•longitud de cable 50 metros FEP Cable
•Rango De Medicion:0 a 20 m de columna de liquido
•(cable reforzad FEP-teflonado)
•Principle : Silicone technology,
•Accuracy : <± 0,1 % FSO according to IEC 60770,
•Temp. ranges : Ambient temper. 10°C up to +70°C,
•Process temperature: 10°C up to +70°C,
•Housing material : S. Steel 1.4571,
•Diameter 27 mm,
•Wetted parts : Diaphragm: Stainless steel 1.4404,
•Seal: Viton,
•Connection: open connection for water with adapter, thread ½. NPT with 10 mm hole,
•Power supply : DC 12-36 V,
•Output : 4-20 mA / 2-wire,Electrical connection :
•with ,integrated ambient reverence hose
•Incluye: Junction Box with pressure relief(31824)

Bypass-Level Indicators with glass tube,
Brand: Kobold
Protecting tube: st.steel 1.4301
Connection: st.steel 1.4301
Installation length, 1000 mm
Version, top: cleaning hole, bottom: outlet screw
Valves, 2 shut off valves in connection
Loose flange ANSI B16.5 1/2" 150 lbs

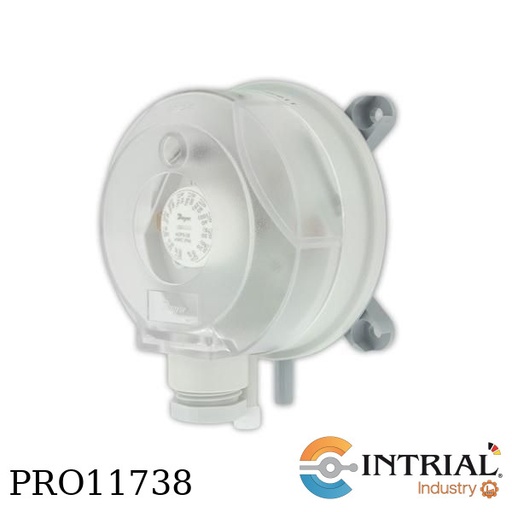

DIFFERENTIAL PRESSURE SWICTH
Brand: DWYER
Adjustable differential pressure switch
set point range 0.80 to 4.00" w.c.,
M20 connection.

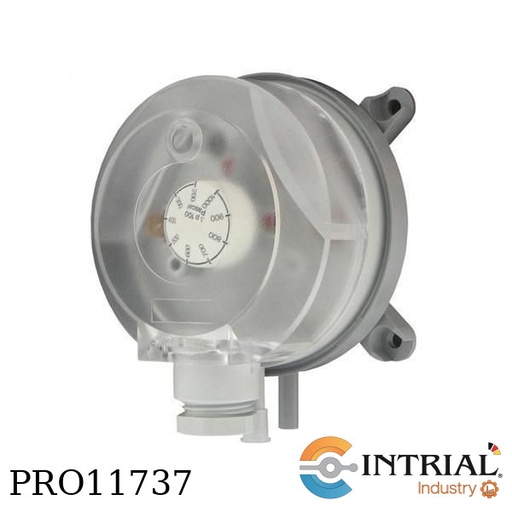

DIFFERENTIAL PRESSURE SWICTH
Brand: DWYER
Adjustable differential pressure switch
set point range 0.20 to 2.00" w.c.,
M20 connection.

Torsional Paddle Flow Meter/Monitor,
Operating principle: paddle-torsion
max. Temperature: 80 °C
Material: Brass casting
Measuring range, 100-230 L/min water
Connection size, 1 1/2 NPT female
Evaluating electronic, Compact electronic, 4-20mA, 1x PNP,
Power supply, 230 VAC

Calorimetric Flow Meter, Monitor, Totalizer,
Mounting position: all directions
Indication: LCD
max. Temperature: 50 °C
max. Pressure: 7.5 bar
Material: St. st. / PPS
Design: Compact
Measuring range/ Connection, 50-500 L/min air / G 1/2
Output, 2 x PNP Switch

THERMOWELL AC. INOXIDABLE SS316
•    Largo del bulbo de acuerdo a pt-100 (PTS-635-0020)
•    Conexión a instrumento 1/2'' Hi Npt
•    Conexión a proceso 1/2" He Npt.
•    Marca: Intrial

SENSOR PT-100, 3 HILOS
Marca: INTRIAL
Modelo: PTS-635-0020
• Bulbo Acero Inoxidable SS 316.
• Diámetro del bulbo 1/4"
• Largo del Bulbo 20 cm + Hilo
• Conexión a Proceso 1/2'' NPT He.
• Conexión eléctrica 1/2'' NPT
• Cabezal de Aluminio Grande


///096-3533-01///: ALUMINUM ENCLOSURE, STANDARD DISPLAY, PLASTIC END CAP (Transmisor Universal que se puede usar para todo tipo de Sensores)

Material de la carcasa: ///Aluminio libre de cobre///

Voltaje de servicio 2 hilos: /// 10-30 VCC (24 VCC nominal)///

Protección de la carcasa NEMA 4X, IP66

Alarmas: 3 alarmas programables con inicio y reseteo (banda muerta ajustable); 1 fallo de sistema fail-safe

Relés Cuatro relés tipo C, con corriente nominal de 5 A a 30 VCC/240 VCA, cargas resistivas



Modelo : 096-3473-54

MERIDIAN NITROGEN DIOXIDE SENSOR - NO2( 0 – 10ppm)

Modelo : 096-3473-54

MERIDIAN NITROGEN DIOXIDE SENSOR - NO2( 0 – 10ppm)

RANGO : 0 a 250 bar/0 to 3625 psi
Manómetro, tipo Bourdon
Marca: AFRISO(Alemania)
Diámetro de Carcasa 4''(100mm)
Precisión 1.6(EN 83,7-1/6)
Temperatura operación Max 120°C
Conexión INFERIOR,1/2''NPT
Material:caja y conección en acero inoxidable 1.4571.
Con o/sin glicerina,especificar al momento de ordenar
