DIFFERENTIAL PRESSURE SWITCH
Brand: FISCHER
(DS11): Series
(05):Measuring range: 0…4 bar
Max Static operating pressure: 25 bar
(N):Measuring Diaphragm /Gaskets: NBR (all ranges up to 16 bar)
(D): Pressure Chamber : Aluminium HART-COAT®
(01): Pressure Connections: Female thread G1/4
(B): Switches: 2 adjustable microswitches
(W): Electrical Connection: 7-channel plug
IP55
Wall mounting

Integración e Ingeniería de  "Dos" analizadores de gases en Gabinete NEMA 12 para el análisis manual de 4 líneas de Gases (N2, Ar, H2, He)



Incluye:



Ingeniería, Mano de Obra, Materiales de integración, Dossier de Calidad, Manual de Operación.



• 01 Analizador de Humedad alphamoisture Modelo: DS1200 (Suministrado por el cliente)

• 01 Analizador Rosemount Modelo: X-STREAM Multigases ( Suministrado por el cliente)

• Gabinete Nema12 (2000x600x800mm), con puerta Frontal con ventana (2000x600) y Puerta Posterior solida o ciega (2000x600) con chapas de seguridad respectivas.

• Sistema de Aire Acondicionado interno.

• Sistema de acondicionamiento y derivación de 4 muestras de gases hacia los 02 analizadores descritos anteriormente con sus respectivas líneas de Calibración.

• Válvulas de Conmutación Manual de 7 vías

• Rotámetros de conexión posterior 1/8"npt female para by-pass

• Manómetros de 2" conexión posterior ¼ "npt macho.

• Regulador de presión fino 1/8" NPT Female.

• Conexiones en acero inoxidable (Codos, Unión “T”, Conectores rectos Machos, Conectores rectos hembras, Unión Pasamuros etc).

• Tubo sin costura de acero inox 316/316L 1/4"OD, espesor de 0.035 in.

• UPS de 700 Watts para 02 analizadores. La unida de Aire Acondicionado trabajaría directamente.

• Alimentación de Analizador Rosemount es de 110Vac a 240Vac y del Analizador alphamoisture de 22Vac a 253Vac. En este sentido se usaría alimentación directa de 220Vac o 110VAc para ambos analizadores (Cliente por confirmar tensión a usar).

.

IMPORTANTE:

==========’

• El Montaje eléctrico no contempla componentes para áreas a prueba de explosión.

• El corrido de tuberías del campo hacia el gabinete corre por cuenta del cliente. El Gabinete contempla 08 líneas de Ingresos por la parte superior (4 de muestras y 4 de calibración).



Se adjunta detalle del “Piping” y  “Esquema Pictórico como Referencia”

.
:

LODAX PADS

• Brand: LODAX

LODAX PADS

• Brand: LODAX

Body, SAA 3/4”, 316 SS
For ISOLOK Model Number: SAA-107-01-02
NOTE: This spare part requires a FULL model number of the ISOLOK
Manufactured by SENTRY

Cation Resin Refill Bag
Resin Volume: 0.022 cubic feet (623cc)
Operating PH Range: 1 to 14
Service Flow Demineralizacion: 1 to 4 gpm/ft3
Maximum Operating Temperature: 120 C

CLAMP ASSEMBLIES

• Brand: STAUFF

• SPAL: Type of Installation: Weld Plate for Single Clamps

• 7063,5: Group Size & Diameter: 63.5 mm

• PPR: Clamp Body Design & Material: Polypropylene: Type RI (With rubber insert)

• DPAL-AS: Mounting & Fitting Combination: Cover Plate for Single Clamps DPAL with Hexagon Head Bolts AS

• U: Thread Type: Unified coarse (UNC) thread

• W4: Material & Surface Finishing: Metal parts made of Stainless Steel V2A 1.4301 / 1.4305 (AISI 304 / 303)

PROBETA DE RESISTENCIA ELÉCTRICA FIJA
Marca: COSASCO
Montaje: 1 1/2" NPT
Temperatura: 260 C
Presión: 4000 Psi
Material del cuerpo: SS
Forma del elemento (S20): Espesor de 20mil (10mil de vida útil)
Longitud (X): Especificar longitud deseada (de 1.5” hasta 12” el precio es igual)

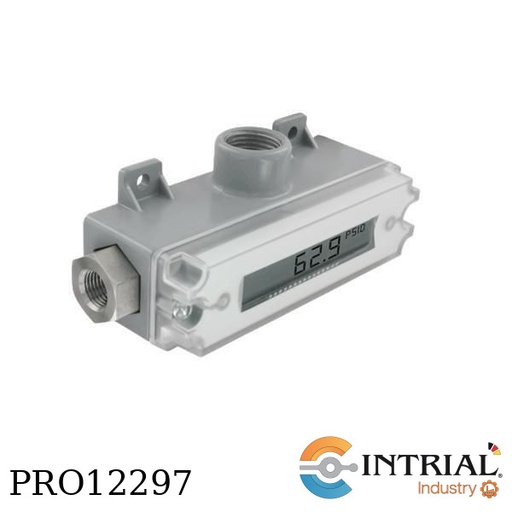

TRANSMISOR DE PRESION DIFERENCIAL
Marca: DWYER
Rango de operación: 50 a 250 PSI (0.5% Precisión)
Temperatura de Operación: o a 175 °F ( -18 a 79 °C)
Tensión requerida: 13 a  30 VDC (2 Wire)
Salida Analógica: 4 a 20 mA
Tiempo de respuesta: 50 ms
Peso: 10.1 Oz
Presentación Standard

SLEEVE THERMOCOUPLE

• 1 x type J

• Stainless steel sleeve ø 5 x 50 mm

• Material 1.4571

• Junction point indirect

• with spring

• with 3000 mm connection cable FEP/Silicone

• with earth wire

• with shrinking hose at the cable end

• with free ends, according your photo

• Brand: Intrial (Made in Germany

M300 Analog Conductivity Calibration Module

Includes Patch cable for M300
Brand: METTLER TOLEDO

Screw-in resistance thermometer
Brand: INTRIAL(Made in Germany)
1 x Pt 100 Ohm DIN EN 60751,
class B, 3-wire,
protective tube ø 6 mm,
length 165mm(6,5”),
material stainless steel,
clamp thread G1/2",
connection head form B, IP68,
temperature range: -50 to +400°C,

Screw-in resistance thermometer
1 x Pt 100 Ohm DIN EN 60751,
class B,3-wire,
protective tube ø 6 mm,
length 127mm(5”),
material stainless steel,
clamp thread G1/2",
connection head form B, IP68,
temperature range: -50 to +400°C

Screw-in resistance thermometer
Brand: INTRIAL(Made in Germany)
1 x Pt 100 Ohm DIN EN 60751,
class B,3-wire,
protective tube ø 6 mm,
length 76mm(3”),
material stainless steel,
clamp thread G1/2",
connection head form B, IP68,
temperature range: -50 to +400°C

Screw-in resistance thermometer
Brand: INTRIAL(Made in Germany)
1 x Pt 100 Ohm DIN EN 60751,
class B, 3-wire,
protective tube ø 6 mm,
length 51mm(2”),
material stainless steel,
clamp thread G1/2",
connection head form B, IP68,
temperature range: -50 to +400°C,

• Screw-in resistance thermometer

• Brand: INTRIAL(Made in Germany)

• 1 x Pt 100 Ohm DIN EN 60751,

• class B, 3-wire,

• protective tube ø 6 mm,

• length 38mm(1,5”),

• material stainless steel,

• clamp thread G1/2",

• connection head form B, IP68,

• temperature range: -50 to +400°C,

HP-TWINPUMP series BIK
Flange execution
With Overflow valve
2xpumps:  VBHGGI210
Flow each:   6700 l/h
Flow System (both):  13400 l/h
Pressure stage:   2
Adjustable:   2-9 bar
Connection:   Flange ANSI 2”
Medium:  Oil
Three-Phase Motor: B3/B14
Power:   3,0 Kw
Voltage:  460V
Frecuency:  60Hz
Efficiency Class:  IE3
Protection Class: IP65

THERMO TUBE

• 200 path length

• with 4 mm diameter bore

• Brand: Optical Avtivity Limited
