<div>GENERAL</div>

<div>•<span> </span>Valve<span> </span>TriDART 500A - X<span> </span></div>

<div>•<span> </span>Model<span> </span>TD500A<span> </span></div>

<div>•<span> </span>Serial No<span> </span></div>

<div>•<span> </span>Tag Number/s<span> </span></div>

<div>•<span> </span>eDART Number<span> </span></div>

<div>•<span> </span>GA Number<span> </span>ICD_TD500A-D - TD500A - Control<span> </span></div>

<div>•<span> </span>Estimated Weight (Kg): 275kg each.<span> </span></div>

<div>•<span> </span>Data Book required<span> </span>Yes<span> </span></div>

<div></div>

<div>VALVE FRAME</div>

<div>•        Type TriDart<span> </span></div>

<div>•        Size 500mm   (20”) A<span> </span></div>

<div>•        Bellows Seal: No<span> </span></div>

<div>•        Guide Bar Material: Mild Steel + Polyurethane<span> </span></div>

<div>•        Guide Bar Length : #21010 mm<span> </span></div>

<div>•        Flange Type / Drilling<span> </span>Clamp Down / 600NB SANS 1123<span> </span></div>

<div>•        PU Shaft Guard Yes<span> </span></div>

<div>•        Shaft Material 304 StSt<span> </span></div>

<div>•        Valve shaft guide HDPE<span> </span></div>

<div></div>

<div>PEDESTAL</div>

<div>•        Type Standard<span> </span></div>

<div>•        Material Mild Steel<span> </span></div>

<div>•        Anti-rotation arm<span> </span>Yes.<span> </span></div>

<div>•        Painting Jotun Phenolic - Yellow<span> </span></div>

<div></div>

<div>TRIM<span> </span></div>

<div>•        Characteristic<span> </span>Linear<span> </span></div>

<div>•        Flow Direction<span> </span>Over the plug<span> </span></div>

<div>•        Plug - Type / Size<span> </span>Head Guided            /                500mm<span> </span></div>

<div>•        Plug - Material<span> </span>Mild Steel + Polyurethane<span> </span></div>

<div>•        Backing Cone<span> </span>Yes<span> </span></div>

<div>•        Seat - Type / Size Full bore - A  500mm<span> </span></div>

<div>•        Seat - Material Mild Steel + Polyurethane<span> </span></div>

<div></div>

<div>ACTUATOR<span> </span></div>

<div>•        Type / Feedback<span> </span>n/a / n/a<span> </span></div>

<div>•        Material / Style Standard /<span> </span>n/a<span> </span></div>

<div>•        Air failure: None<span> </span></div>

<div>•        Fail Method:<span> </span>None<span> </span></div>

<div>•        Act Model No: n/a<span> </span></div>

<div>•        Fitting and Piping: n/a</div>

<div></div>

<div>POSITIONER</div>

<div>•        Type: None</div>

<div>•        Pos Model: None</div>

<div>•        Valve Open: None</div>

<div>•        Valve Closed:None</div>

<div>•        Air Filter:None</div>

<div>•        Pilot valve:None<span> </span></div>

<div></div>

<div>VALVE DESIGN DATA<span> </span></div>

<div>Maximum Nominal Minimum Units</div>

<div>•        Maximum Pressure: 300<span> </span>kPa(g)</div>

<div>•        Minimum Temperature: 2ºC</div>

<div>•        Maximum Temperature: 60 ºC</div>

<div>•        % CV<span> </span></div>

<div>•        % Opening: %</div>

<div>•        Maximum Velocity: m/s</div>

<div>  </div>

<div>NOTES</div>

<div>•        Valve not sized<span> </span></div>

<div>•        No Handwheel, No Actuator only stem clamp adapter</div>

<div>•        Pedestal to have a Parker Hyd cylinder mounting to suite "6CJB2A"</div>

758 (1 1?2")<br />
CAST IRON FLANGED ENDS Y STRAINERS<br />
•Brand: MUELLER STEAM<br />
•Sizes: 1 1?2" (40 mm)<br />
•Class 125<br />
•With standard 1/16" perf<br />
•304SS Screen

REPAIR Kit ---> for DOUBLE BLOCK and BLEED Service Valve COSASCO<br />
Seal Kits consisting of:<br />
•    (210509) Seal Kit Double Block an Bleed Service Valve<br />
•    Balls-2”, Nace,  1.812” Dia.<br />
•    Relief/Bleed Valve Assy. – 2” Service Valve 316-Viton

Válvula de aguja SNV 8 1/4" HEMBRA NPT-1/4" MACHO NPT Marca: Danfoss

ZE311058<br />
Ball Valve<br />
Brand: END ARMATUREN<br />
2" NPT<br />
800 WOG <br />
1.4408/PTFE<br />
female/female, full bore<br />
DIN3202-M3

Modelo: MGMG2S3362xx050/AX<br />
Brand: END ARMATUREN<br />
•Valvula Soloinde para Combustible y certificación EX<br />
•2/2-Solenoid Valve, G2", ss/FKM, 24VDC-Ex<br />
•0.5-16bar, servo-assisted, ATEX<br />
•Coil:<br />
•II 2G Ex mb II T4 und II 2D Ex tD A21 IP65 T130°C<br />
•medium temperature (TS): 0 bis +80°C<br />
•ambient temperature: 0 bis +50°

Valvula de 3 vias, 2” G<br />
Material. Acero simple<br />
Marca: End Armaturen

<div><strong>PÚAS DE INYECCIÓN DE ALTA PRESIÓN<br />
CON VÁLVULAS DE RETENCIÓN INCORPORADAS</strong></div>

<div>•<span> </span>Brand: NEPTUNE CHEMICAL PUMP </div>

<div>•<span> </span>Kynar Ceramic 150 psi 200°F </div>

<div>•<span> </span>toma de ½”</div>

<div><strong>Manifold valves<br />
Model: V-3151C-HHHI-BAA<br />
Brand: Kobold (Alemania)</strong><br />
[V-3151C]<br />
Version, machined<br />
Design, 3-way<br />
Housing material, st. steel 316L<br />
Max. Temperature, see order details<br />
Max. Pressure,  414 bar / 6000 psi<br />
[HHHI]: Connection, inlet: flanged/outlet. Flanged acc. IEC 61518 type A<br />
[BAA]: Seals, PTFE (-73...+210°C)</div>

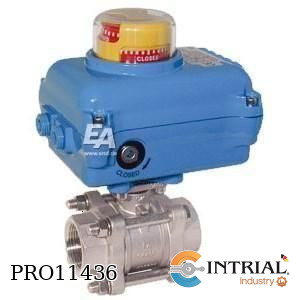

BALL VALVE<br />
Oper. 14sec.<br />
Brand : End Armaturen<br />
Execution : 2-Way<br />
Body : Stainless Steel<br />
Connection : female / female<br />
Operation : Electric<br />
Size :  1<br />
Seal : PTFE<br />
Voltage : 230V AC<br />
Media temperature from [°C] : -30<br />
Media temperature up to [°C] : 120

Valvula tipo Mariposa 3"<br />
TA552009-ED620632+AM621407+OS904002

MODEL: 2014N04<br />
VALV. ESFERA, 316SS ,1/2P, 2 CUERPOS,,ROSCADO 1000 WOG<br />
MARCA: GENEBRE

Válvula de alivio de presión<br />
marca Singer (Canadá)<br />
Mod. A106 - RPS-8700<br />
tipo angular, funcionamiento,hidráulico, aprobación UL/FM, cuerpo y tapa,fabricados en fe. Dúctil ASTM A536, pernos de,pernos de acero inox. AISI 316, tapa fabricada en,2 partes para fácil acceso y mantenimiento del eje,principal. Eje de acero inox. AISI 316 guiado en,ambos lados por cojinetes de bronce garantizando,la verticalidad del eje. Asiento de acero inox.,316 fijado por pernos de acero inox., resorte de,acero inox., el cuerpo está recubierto interior y ,teriormente con pintura epóxica fusionado por calo,color rojo, sistema piloto de bronce, con sistema,de regulación de velocidad de cierre de la válvula,principal. Bridas ANSI C-150,1 2 De ø 6" UL/FM Mod. A-106-RPS-8700-150#

GGA4B6,BODY,• Design: Butterfly Control Valve,DN 300,centric design, disc step seated,• Body form: wafer type to clamp between,FLANGES,• Body Material: EN 1.0425 / 1.0619,• Body Seat: EN 1.0425 / 1.0619,• Class / PN: EN 1092-1 Form B1 / PN10,• Bonnet: both sides -for mounting  limit switches,TRIM,• Disc: EN 1.0425 / 1.0619,• Sealing ring:-------,• Shaft: EN 1.4057,• Inner Bearing : Stellite,• Packing : PTFE,• Tightness Class : 0,05 % kvs 90°,• Seat: EN 1.0425 / 1.0619,• Shaft ø: 25 mm, DIN ISO 5211 F10,TECH.-DATA,• Face to Face: 78 mm,• Torque: 85 Nm without safety factor at 1,56,bar differential pressure  / • Max. Torque: 500 Nm,• Shaft orientation: horizontal,• Surf.-treatment : K,K&K 09.219 part 9,ACTUATOR,• Manufacturer: Remote Control/Rotork, single,acting actuator / • Type: RC 270 SRF 050,• Failure position: air and power failure: OPEN,• Stroking time: for safety position: approx.,2-3 seconds over solenoid valve 1),• Air supply: min. 3 bar,ACCESORIES,•<br />
 <br /><br />


VALVULA RELIEF<br />
Marca: CHEONSEI<br />
Material del cuerpo principal: PVC<br />
Brida Estándar: ANSI 150 # ½ "<br />
Rango de presión de control: 3,0 ~ 10,0 kgf/cm2<br />
Presión de Ajuste estándar: 5,0 kgf/cm2

Maintenance kit for diaphragm actuator 240 cm2,<br />
Marca Samson e<br />
incluye las sgtes partes:,* 0520-0498,<br />
Diaphragm 240 cm²,* 0300-1003,<br />
Hose clip 240 cm²

Maintenance kit for Globe valve type 3241 - 1",(Cv 0.3) marca Samson , Formado por:,0110-7717 (1 und.),Seat, DN 15-25 seat bore 3, 1.4404 stellited 1,1890-3340   (1 und.),Plug assembly, Kvs 0.25, %, 1.4404/Stellite DN 15-,seat bore 3 1,1120-2401   (1 und.),Packing Form Standard DN 15-50 1,8414-1488   (1 und.),Graphite gasket 73 x 88 x 1, graphite/1.4401 1

Maintenance kit for Globe valve type 3241 - 1",(Cv0.75) marca Samson, formado por:,*0110-7718 (01 Unid),Seat, DN 15-25, seat bore 6, 1.4404 stellited,*1890-3361 (01 Unid),Plug assembly, Kvs 0.63, %, 1.4404/Stellite,,DN 15-25, seat bore 6,* 1120-2401 (01 Unid),Packing Form Standard DN 15-50,* 8414-1488 (01 Unid),Graphite gasket 73 x 88 x 1, graphite/1.4401<br />


VÁLVULA DE SEGURIDAD Y ALIVIO TYPO 459  ,-Marca:, LESER(Alemania)  ,-Conexión:3/4''X 1''FNPT  ,-Diámetro del Orificio:13 MM  ,-Área del Orif,icio:133 MM2  ,-Disco Con Sellado Metálico Y Ta,pa Roscada  ,-Cuerpo de Ingreso:Acero Inoxidabl,e AISI 316L  ,-Cuerpo de Salida:Acero al Carbon,o A 216 WCB  ,-Disco:Acero Inoxidable AISI 420 ,-Asiento:Acero Inoxidable AISI 316L  ,-Vást,ago:Acero Inoxidable AISI 420  ,-Resorte:Acero,-Presión de Seteo:175 PSIG  ,-Peso:2.6 KG

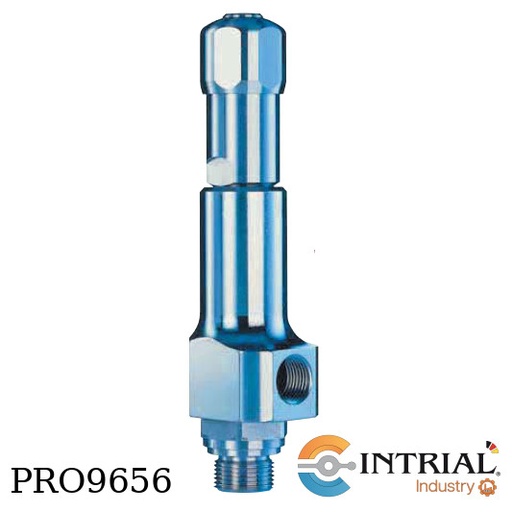

VALVULA DE SEGURIDAD Y ALIVIO TIPO 437<br />
Marca: LESER<br />
Modelo: 4373.2602<br />
Conexión, 3/4"MNPT X 1"FNPT<br />
Diametro, 10 mm<br />
Área de orificio, 78.5 mm2<br />
Disco con sellado metálico/Bonete cerrado<br />
Cuerpo de ingreso, Acero inoxidable 1.4404<br />
Cuerpo de salida, Acero inoxidable 1.4104<br />
Disco, Acero inoxidable 1.4122<br />
Vástago/eje, Acero inoxidable 1.4021<br />
Resorte, Acero inoxidable 1.4310<br />
Presión de seteo, 15.25 barg
