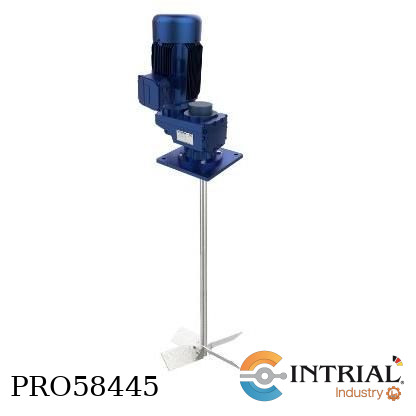

AGITADOR INDUSTRIAL<br />
Marca: FLUIDMIX<br />
Modelo: VTS4-05-01-C-04/20.6<br />
Datos tanque<br />
 Tipo, Cilíndrico fondo plano<br />
 Posición, Centrado con deectores<br />
 Presión, Atmosférica<br />
 Medidas, ⌀2.6m<br />
 Nivel líquido, 1.88m<br />
 Temp. operación, 110ºC<br />
 Altura total, 2.5m<br />
 Volumen nominal, 13m3<br />
Motor, 0,55 kW, 4 polos, 440 V - 60 Hz, IP55, IE1<br />
Reductor, Ejes paralelos<br />
 Ratio, 30,28<br />
 Factor servicio, 2.4<br />
 Velocidad giro, 55 rpm<br />
Eje<br />
 Longitud, 2000 mm<br />
Móvil, Turbina de flujo axial<br />
 Diámetro, 0.8m<br />
 Nº Palas, 4<br />
 Pot.absorbida, 0.45kw<br />
 Renov/hora, 104.12<br />
Esfuerzos dinámicos y estáticos<br />
 Peso total, 60 kg<br />
 Par. Torsor, 131 Nm<br />
 Esfuerzo axial, 470 N<br />
 Esfuerzo radial, 112 N

* Soporte para depósito IBC en acero galvanizado.<br />
Para el modelo <br />

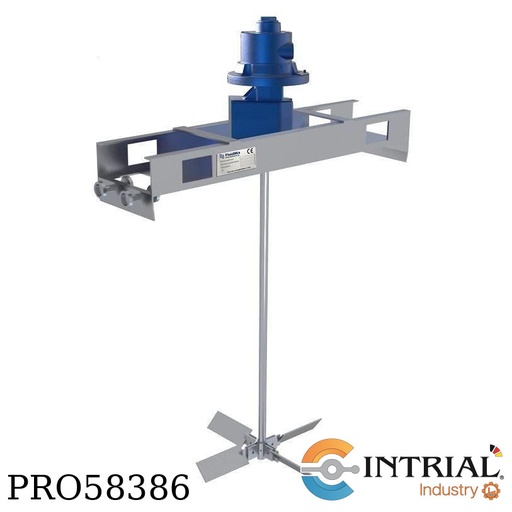

AGITADOR INDUSTRIAL<br />
Marca: FLUIDMIX<br />
Modelo: VTAN4-07 03 B 00/08.6 X<br />
Motor, 1,5 kW neumático ATEX<br />
Velocidad salida reductor, 122 rpm, reductor en ejecución ATEX<br />
Brida de anclaje, ø 200/165 mm, acero al carbono<br />
Longitud de eje, 800 mm, AISI 316 L<br />
Turbina axial abatible, ø 400 mm, AISI 316 L

AGITADOR INDUSTRIAL<br />
Marca: FLUIDMIX<br />
Modelo: VHD3-03-03-03-B-02/10.6 S<br />
Motor monofásico, 0,37 kW – 4 polos – 220 V – 60 Hz<br />
Gear output speed, 1370 rpm<br />
Brida de fijación, Brida 160<br />
Largo del eje: 1000 mm, AISI 316 L<br />
Hélice marina ø 128 mm, AISI 316 L<br />
<br />

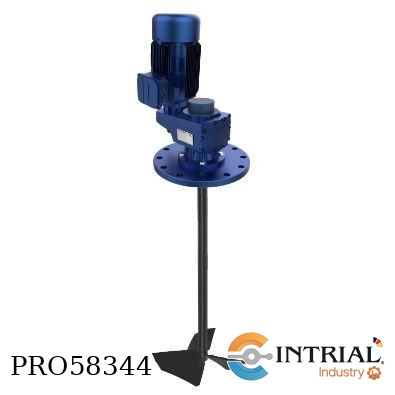

AGITADOR INDUSTRIAL<br />
Brand: FLUIDMIX<br />
Model: VPS3-05-16-B-01/165.2<br />
Datos tanque<br />
 Tipo, Cilíndrico fondo plano<br />
 Posición, Centrado con deflectores<br />
 Presión, Atmosférica<br />
 Medidas, ⌀1.2m<br />
 Nivel líquido, 0.65m<br />
 Temp. operación, 85ºC<br />
 Altura total, 1.6m<br />
 Volumen nominal, 1.7m3<br />
Datos del agitador<br />
 Motor, 0,75 kW, 4 polos, 265/460 V - 60 Hz, IE3<br />
 Reductor, Ejes paralelos<br />
  Ratio, 9,33<br />
  Factor servicio, 24<br />
  Velocidad giro, 180 rpm<br />
 Anclaje, Brida DN150 PN10, DIN 2527<br />
 Eje, Longitud 1650 mm<br />
 Móvil, Hálice de perfil axial<br />
  Diámetro, 0.4m<br />
  Nº Palas, 3<br />
  Pot.absorbida, 0.34kw<br />
  Caudal axial, 534.55m3/h

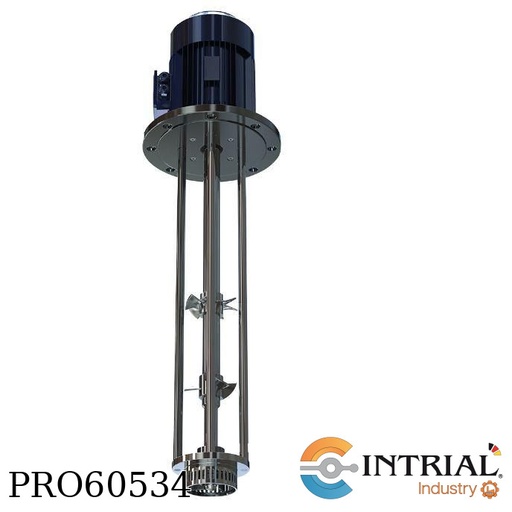

VERTICAL MIXER<br />
Brand: FLUSSMANN<br />
Model: FVM-30-075<br />
Parts in contact with the product, AISI 316L<br />
Bearing support, GG 25<br />
Mechanical seal Gaskets, SiC/C/EPDM<br />
1 cpu, 1000 L<br />
3000 cpu, 750 L<br />
Power, 7.5 kW<br />
Speed, 3000 RPM

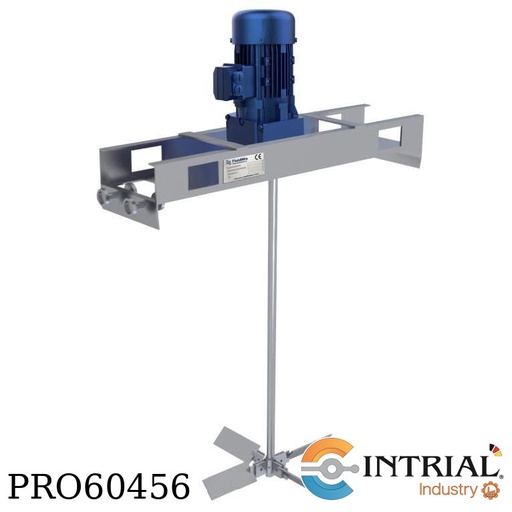

AGITADOR INDUSTRIAL<br />
Brand: FLUIDMIX<br />
Model: VTA4-07 04 B 00/08.2S<br />
Datos tanque<br />
 Tipo, Rectangular<br />
 Posición, Centrado con deectores<br />
 Presión, Atmosférica<br />
 Medidas, 1m x 1m<br />
 Nivel líquido, 1.00m<br />
 Temp. operación, 40ºC<br />
 Altura total, 1m<br />
 Volumen nominal, 1m3<br />
Datos del agitador<br />
 Motor, 1,5 Kw, 4 polos, 265/460 V - 60 Hz, IP55<br />
 Reductor, Coaxial<br />
  Ratio, 10,18<br />
  Factor servicio, 3<br />
  Velocidad giro, 165 rpm<br />
 Anclaje, Brida 251/210 mm<br />
 Acoplamiento eje, Manguito<br />
 Eje, Longitud, 0.8 mm<br />
 Móvil, Turbina plegable de flujo axial<br />
  Diámetro, 0.4m<br />
  Nº Palas, 4<br />
  Pot.absorbida, 0.27kw<br />
  Caudal axial, 431.24m3/h<br />
 Montaje móviles, Casquillo<br />
 Pintura, C2 - RAL 5010<br />
Esfuerzos dinámicos y estáticos<br />
 Peso total, 70 kg<br />
 Par. Torsor, 87 Nm<br />
 Esfuerzo axial, 567 N<br />
 Esfuerzo radial, 150 N<br />
<br />
Soporte IBC no incluido

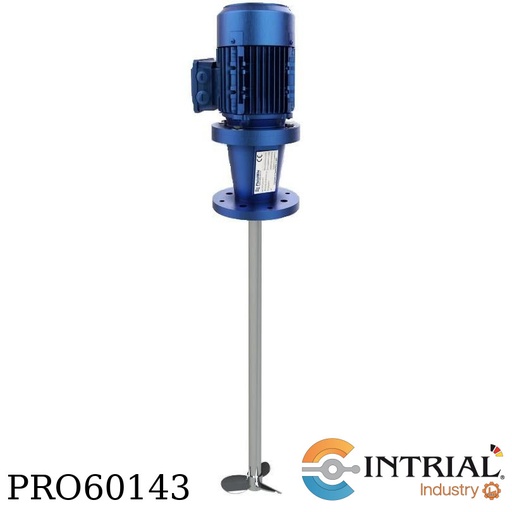

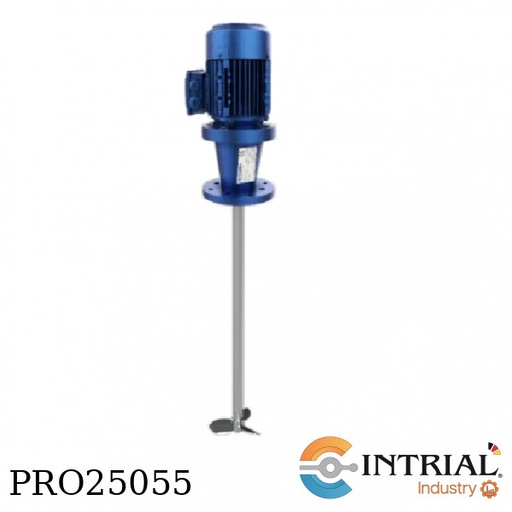

AGITADOR INDUSTRIAL<br />
Marca: FLUIDMIX<br />
Modelo: VHD3-07-03-B-05/12.2<br />
Motor 1,5 kW – 4 poles – 265/460 V – 60 Hz, IP55<br />
Gear output speed, 1800 rpm aprox.<br />
Fixation flange, Linterna 160/130 mm<br />
Shaft length, 1200 mm<br />
Hélice marina, 3 blades ø 200 mm, AISI 316 L<br />
EJE-HÉLICE revestido en PE<br />
<br />

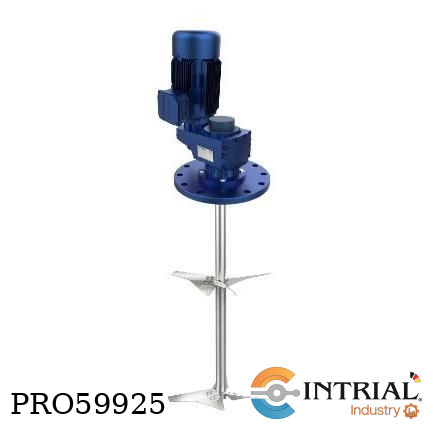

AGITADOR INDUSTRIAL<br />
Marca: FLUIDMIX<br />
Modelo: VPT3-0713B07(2)/25.4<br />
Datos tanque<br />
 Tipo, Rectangular<br />
 Posición, Centrado con deectores<br />
 Presión, Atmosférica<br />
 Medidas, 3.45m x 2.4m<br />
 Nivel líquido, 2.90m<br />
 Temp. operación, 35ºC<br />
 Altura total, 3m<br />
 Volumen nominal, 25m3<br />
Datos del agitador<br />
 Motor, 1,5 kW, 4 polos, 220/380 V - 60 Hz, IP56, IE3, Trifásico, Tropicalizado y marinizado<br />
 Reductor,<br />
  Ratio, 20,14<br />
  Factor servicio, 1.7<br />
  Velocidad giro, 89 rpm<br />
Anclaje, Brida DN125 DIN2527 PN10<br />
Eje, Longitud, 2500 mm<br />
Móvil, Hélice flujo axial<br />
 Diámetro, 0.95m<br />
 Nº Palas, 3<br />
 Pot.absorbida, 0.52kw<br />
 Caudal axial, 2122.92m3/h<br />
Móvil, Hélice flujo axial<br />
 Diámetro, 0.95m<br />
 Nº Palas, 3<br />
 Pot.absorbida, 0.52kw<br />
 Renov/hora, 88.46<br />
Esfuerzos dinámicos y estáticos<br />
 Peso total, 80 kg<br />
 Par. Torsor, 161 Nm<br />
 Esfuerzo axial, 892 N<br />
 Esfuerzo radial, 95 N

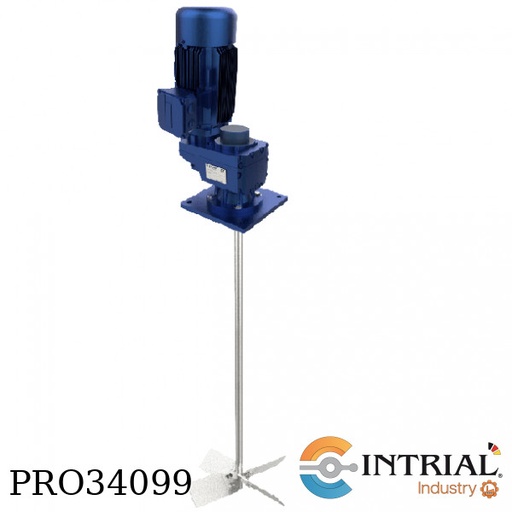

AGITADOR INDUSTRIAL<br />
Marca: FLUIDMIX<br />
Modelo: VPS3-12-13-C-07/31.2-S<br />
Datos tanque<br />
 Tipo, Cilíndrico fondo plano<br />
 Posición, Centrado con deectores<br />
 Presión, Atmosférica<br />
 Medidas, ⌀3.1m<br />
 Nivel líquido, 3.00m<br />
 Temp. operación, 20ºC<br />
 Altura total, 3.91m<br />
 Volumen nominal, 22m3<br />
Datos del agitador<br />
 Motor, 7,5 kW, 4 polos, 265/460 V - 60 Hz, IP55, IE3, sondas PTC, sombrerete<br />
 Reductor, Ejes paralelos<br />
  Ratio, 20,36 VL<br />
  Factor servicio, 3.8<br />
  Velocidad giro, 87 rpm<br />
Anclaje, Placa cuadrada 520 x 520 mm, acero al carbono<br />
Eje, Longitud, 3100 mm<br />
Móvil, Tipo sabre diametro 1000 mm<br />
 Nº Palas, 3<br />
 Pot.absorbida, 5.47kw<br />
 Caudal axial, 3864.93m3/h<br />
 V.ujo axial, 1.37m/s<br />
Esfuerzos dinámicos y estáticos<br />
 Peso total, 320 kg<br />
 Par. Torsor, 824 Nm<br />
 Esfuerzo axial, 2513 N<br />
 Esfuerzo radial, 567 N

AGITADOR INDUSTRIAL<br />
Marca: FLUIDMIX<br />
Modelo: VHD3-05-03-B-03/15.2-S<br />
Motor, 0,75 Kw 4 polos 220/440 - 60 Hz IP55/F<br />
Transmisión, Palier de guiado<br />
Velocidad giro, 1740 rpm aprox.<br />
Anclaje, Brida ∅160 mm ∅círculo taladros 130 mm 4 Tal. ∅10mm<br />
Guiado, Mediante eje palier y rodamiento de guiado<br />
Eje, Longitud, 1500 mm<br />
Móvil, Hélice marina, ∅140 mm

AGITADOR INDUSTRIAL<br />
Marca: FLUIDMIX<br />
Modelo: VTS4-0703C00(2)/16.2<br />
Datos tanque<br />
 Tipo, Rectangular<br />
 Posición, Centrado con deectores<br />
 Presión, Atmosférica<br />
 Medidas, 0.8m x 0.8m<br />
 Nivel líquido, 1.70m<br />
 Temp. operación, 25ºC<br />
 Altura total, 1.8m<br />
 Volumen nominal, 1m3<br />
Datos del agitador<br />
 Motor, 1,5 kW, 4 polos, 220/440V- 60 Hz<br />
 Reductor, Ejes paralelos<br />
  Ratio, 16,47<br />
  Factor servicio, 2<br />
  Velocidad giro, 102 rpm<br />
 Anclaje, Placa cuadrada 300 x 300 mm, acero al carbono<br />
 Eje, Longitud 1600 mm<br />
 Móvil, Turbina axial<br />
  Diámetro, 0.4m<br />
  Nº Palas, 4<br />
  Pot.absorbida, 0.32kw<br />
  Caudal axial, 97.47 m3/h<br />
 Móvil, Turbina axial<br />
  Diámetro, 0.4m<br />
  Nº Palas, 4<br />
  Pot.absorbida, 0.32kw<br />
  Caudal axial, 97.47 m3/h<br />
Esfuerzos dinámicos y estáticos<br />
 Peso total, 80 kg<br />
 Par. Torsor, 141 Nm<br />
 Esfuerzo axial, 1838 N<br />
 Esfuerzo radial, 133 N

<strong>AGITADOR INDUSTRIAL<br />
MARCA: FLUIDMIX<br />
MODELO: VTS4</strong><br />
=================================<br />
Motor 1,5 kW – 4 polos – 230/400 V – 60 Hz – IP55 – IE3 – sondas PTC, sombrerete de motor<br />
Salida de reductor: 96 rpm.<br />
Placa de fijación: 300x300 acero al carbono.<br />
Longitud de eje: 2500 mm, AISI 304 L<br />
Turbina axial de 4 palas ø 700 mm, AISI 304 L<br /><br />

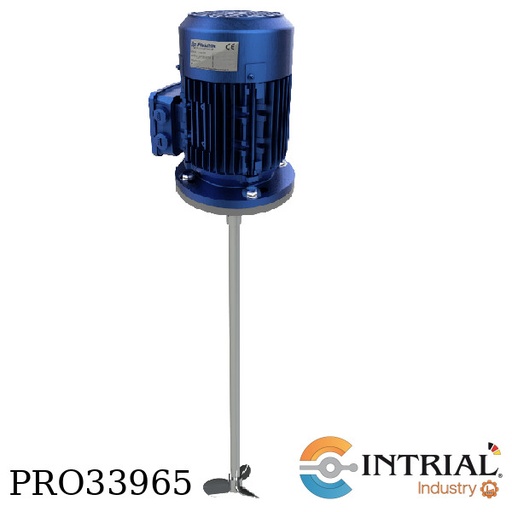

<p class="MsoNormal" style="margin-bottom:.0001pt;line-height:normal;"><strong>AGITADOR INDUSTRIAL</strong><br /><strong>MODELO: VHS3<br />
MARCA: FLUIDMIX</strong><br /><br />
Motor 0,25 kW – 4 polos – 230/400 V – 60 Hz – IP55 – IE1<br />
Velocidad de giro: 1.056 rpm.<br />
Brida de fijación ø 160/130 mm, PVC con retén de NBR<br />
Longitud de eje: 600 mm, AISI 316 L revestido de PE<br />
Hélice marina ø 128 mm, AISI 316 L revestida de PE</p>

AGITADOR INDUSTRIAL VTS4<br />
Marca: FLUIDMIX<br />
Motor: 1,5 kW, 4 polos, 220/440 V, 60 Hz, IP66, Nema premium, fundición<br />
Velocidad reductor: 95 rpm, cuerpo de fundición<br />
Fijación: Brida ANSI 6" 150 lbs, con retén<br />
Longitud eje: 2100 mm<br />
Móvil: Turbina axial ø 700 mm<br />
Materiales:<br />
Brida:  Acero al carbono<br />
Eje y móvil: AISI 316 L<br /><br /><br /><br />

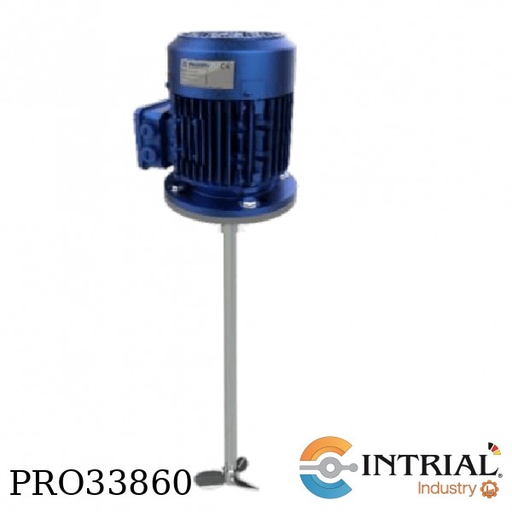

Motor: 0,75 kW, 4 polos, 220/440 V, 60 Hz, IP66, Nema premium, fundición<br />
Velocidad: 1760 rpm<br />
Fijación: Brida 11"/10"<br />
Longitud eje: 700 mm<br />
Móvil: Hélice marina ø 128 mm<br />
Brida:  Acero al carbono<br />
Eje y móvil: AISI 316 L

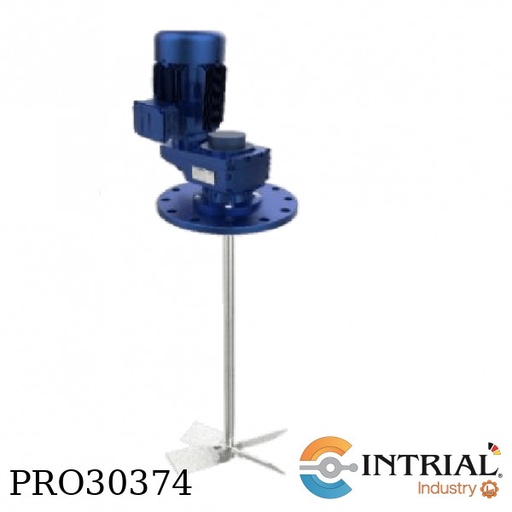

AGITADOR INDUSTRIAL 1,5 kW, 4 POLOS, 220/440 V, 60 Hz, IP66, NEMA PRIMIUM<br />
MARCA: FLUIDMIX<br />
MODELO: VTS4-07 02 B 03/21.6 S<br />
Motor: 1,5 kW, 4 polos, 220/440 V, 60 Hz, IP66, Nema premium, fundición<br />
Velocidad reductor: 95 rpm, cuerpo de fundición<br />
Fijación: Brida ANSI 6" 150 lbs, con retén<br />
Longitud eje: 2100 mm<br />
Móvil: Turbina axial ø 700 mm<br />
Materiales: Brida:  Acero al carbono Eje y móvil: AISI 316 L<br /><br /><br /><br /><br /><br />

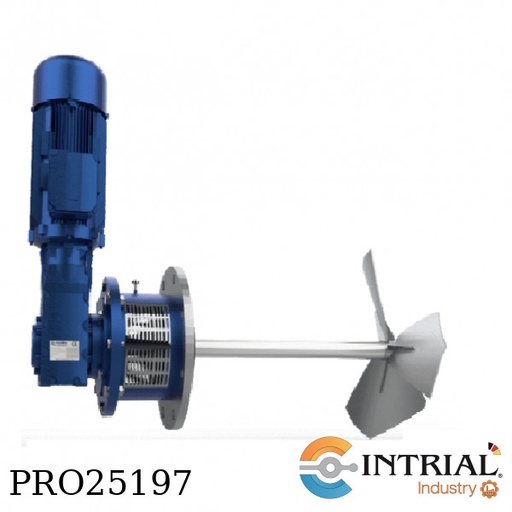

AGITADOR LATERAL 55 Kw - 4 polos 440v 60Hz IP55<br />
Marca: Fluidmix<br />
Motor :55 Kw - 4 polos 440v 60Hz IP55 Ex d IIB T4 Gb<br />
Reductor tipo: Coaxial de ejes paralelos (Marca Nord, Factor de servicio: 2.9) con sistema de refrigeración de aceite<br />
Velocidad salida reductor: 393 rpm<br />
Estanqueidad: Cierre mecánico de cartucho con termosifón para suministro de fluido de barrera Materiales caras de roce: Sil Q1 + Grafito Juntas: FPM<br />
Diámetro eje: ø100mm  Longitud eje: 1100mm<br />
Móvil: Hélice de perfil alabeado ø680mm<br />
Materiales: Brida:AISI 316 L<br />
Eje y hélice:AISI 316 L<br /><br /><br /><br /><br /><br /><br />


Marca: FLUIDMIX<br />
Código: VHD3-07 02 B 04/13.2<br />
Motor: 1,5 kW, 6 polos, 380 V, 60 Hz, IP56, IE2<br />
Velocidad de giro: 1180 rpm<br />
Palier: Con eje palier guiado por rodamiento<br />
Fijación:Brida ø 160/130 y 160/110 mm<br />
Longitud eje:1300 mm<br />
Móvil:Hélice marina ø 160 mm<br />
Materiales:Brida fijación:  Aluminio<br />
Eje y móvil: AISI 316 L  revestido de PE<br /><br /><br /><br /><br /><br />

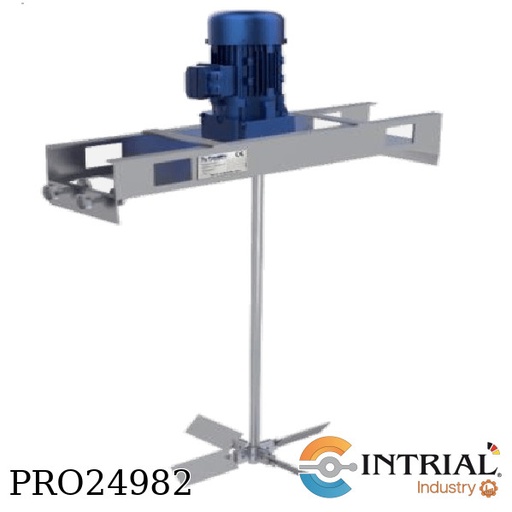

Agitador VTA4-04 03 C 00/08.6 S<br />
Marca: FLUIDMIX<br />
Modelo: VTA4-04 03 C<br />
Motor: 0,55 kW, 4 polos, 220/440 V, 60 Hz III, IP55, IE1<br />
Velocidad reductor:120 rpm con grasa alimentaria<br />
Fijación:Brida ø 200/165 mm<br />
Longitud eje:ø 30 x 1000 mm<br />
Móvil:Turbina axial de cuatro palas plegable ø 400 mm<br />
Materiales:Brida:  AISI 316 L  / Eje y móvil: AISI 316 L<br />
**Sin soporte de motor**<br /><br /><br /><br /><br /><br />

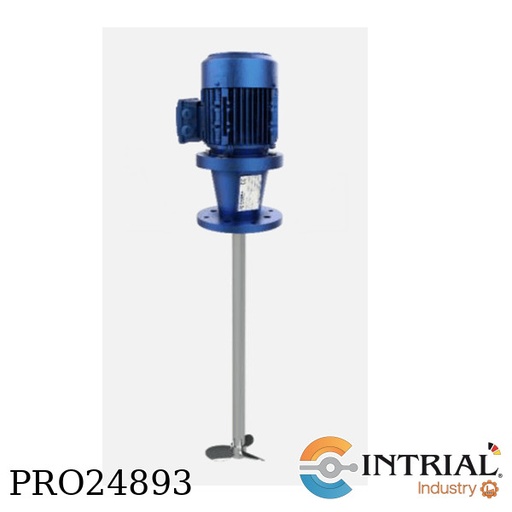

VHD3-03 01 B 03/14.6<br />
Marca:FLUIDMIX<br />
[VHD3}:Hélice en directo soporte<br />
[03]Motor de 0,37kW-8polos460V(±10%)60 Hz–IP55-IE1<br />
[01]Giro de la hélice 816 rpm<br />
[B]Brida de anclaje: ø160/130 mm<br />
[03]Hélice marina, ø140 mm AISI 316 L<br />
[14.6]Longitud de eje: 1400 mm AISI 316 L
