COUPLING INSERT<br />
Brand: MAGNALOY COUPLINGS<br />
Model: M570N7<br />
Neoprene black<br />
2-3/8 inch bore<br />
4.780x2.380x1.260 inch

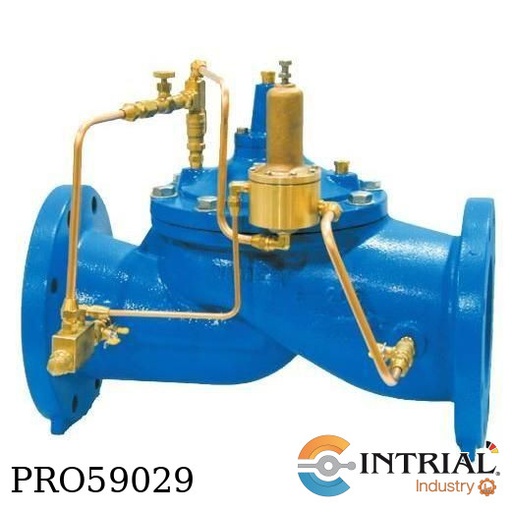

VALVULA DE ALIVIO/SOSTENEDORA DE PRESION<br />
Marca: SINGER<br />
Modelo: 12-S106-RPS-300(200-500 PSI)<br />
Cuerpo y Bonete en Hierro dúctil ASTM A-536 C654512<br />
Cuerpo estilo recto y paso total<br />
Eje y asiento en acero inox. AISI 316, asiento garantizado por la vida útil de la válvula.<br />
Tapa separada en 2 partes para fácil mantenimiento y centrado del eje.<br />
Extremos bridados según ANSI B16.42 Clase 300#<br />
Tornillos externos e internos en acero inox. 316<br />
Revestimiento con pintura epóxica aprobada por la NSF61<br />
Diafragma en goma sintética reforzada y disco de cierre en EPDM.<br />
Piloto de alivio de presión Mod. 83-RP, rango 200-500 psi en acero inoxidable.<br />
Válvula de aguja para control de velocidad de cierre en acero inoxidable.<br />
Restricción fija y válvulas de bola en acero inoxidable.<br />
Conexiones y tuberías en acero inoxidable.<br />
Circuito piloto completo en acero inoxidable<br />

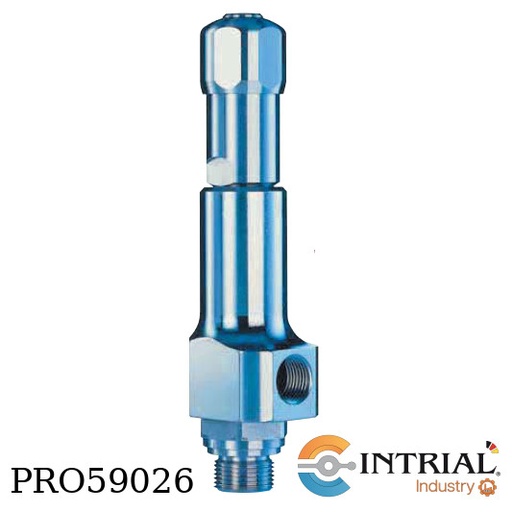

VALVULA DE SEGURIDAD Y ALIVIO<br />
Marca: LESER<br />
Modelo: 4374.3142<br />
Conexión, 3/4" MNPTx1"FNPT<br />
Diametro de orificio, 10 mm<br />
Área de orificio, 78.5 mm2<br />
Disco con sello metálico<br />
Bonete cerrado con dispositivo de alzamiento<br />
Cuerpo de ingreso, acero inoxidable 316L<br />
Cuerpo de salida, acero inoxidable 316L<br />
Disco, acero inoxidable 316L<br />
Vástago/Eje, acero inoxidable 316L<br />
Resorte, acero inoxidable<br />
Fluido, crudo<br />
Preseión de seteo, 65 PSIG

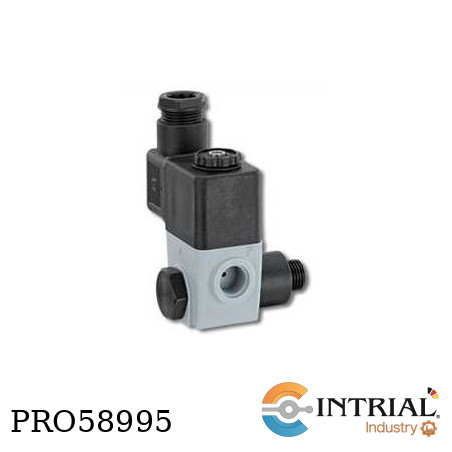

SOLENOID VALVE<br />
Brand: GEMU<br />
Model: 03242M147441C1010210<br />
[0324] Type: Pilot solenoid valve, directly controlled, direct mounting / hollow bolt<br />
[2] DN: DN 2<br />
[M] Body configuration: Multi-port version<br />
[14] Connection type: Threaded sockets DIN ISO 228 with hollow bolt G1/4<br />
[74] Valve body/solenoid material: PA, polyamide<br />
[4] Seal material: FKM<br />
[1] Control function: Normally closed (NC)<br />
[C1] Voltage / Frequency: 24 V DC<br />
[01] Electrical connection: Plug design A, with cable socket, without cable<br />
[02] Option: Manual override (only control function 1 normally closed)<br />
[10] Maximum operating pressure: 10 bar

AGITADOR<br />
Marca: FLUIDMIX<br />
Modelo: HPS3-1819L09/10.4-DMTLL<br />
Datos tanque<br />
 Tipo, Cilíndrico fondo plano<br />
 Posición, Centrado con deectores<br />
 Presión, Atmosférica<br />
 Medidas, ⌀39.95m<br />
 Nivel líquido, 16.31m<br />
 Temp. operación, 32ºC<br />
 Altura total, 17.8m<br />
Motor, 30 kW, 4 polos, 480 V - 60 Hz, IP55, IE3, Sonda PTC, Sombrerete lluvia<br />
Reductor, Ejes paralelos<br />
 Ratio, 4,88<br />
 Factor servicio, 2.7<br />
 Velocidad giro, 370 rpm<br />
Eje, Longitud 1000 mm<br />
 Móvil, Hélice flujo axial<br />
 Diámetro, 0.67m<br />
 Nº Palas, 3<br />
 Pot.absorbida, 21.99kw<br />
 Caudal axial, 6653361327906.5m3/h<br />
Esfuerzos dinámicos y estáticos<br />
 Peso total, 550 kg<br />
 Par. Torsor, 775 Nm<br />
 Esfuerzo axial, 3 N<br />
 Esfuerzo radial, 1234 N

VENTILADOR <br />
Marca: EBM-PAPST<br />
Modelo: K2S165-AA75-06<br />
230VAC monofasico<br />
50/60Hz<br />
0.21/1.19A<br />
35/34w<br />
2150/1900rpm

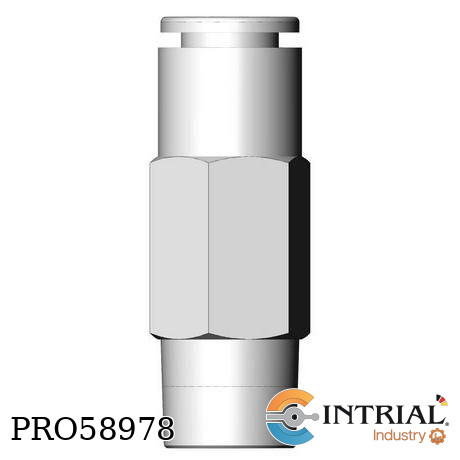

CHECK VALVE<br />
Brand: SMC<br />
Model: AKH08B-02S<br />
[08]: Applicable tubing O.D. Metric size, ø8<br />
[B]: Check valve free flow direction, From One-touch fitting to male thread<br />
[02]: Port size, 1/4<br />
[S]: With seal (Standard)

MAGNETIC PROXIMITY SENSOR<br />
Brand: AVENTICS<br />
Model: 0830100469<br />
Type of contact, Reed<br />
Switching capacity, 5,5 W / 5,5 VA<br />
Protection class, IP67<br />
Voltage drop U at Imax, ≤ 0,5 V<br />
Protective resistor for reed 27 Ω<br />
DC switching current, max., 0.13 A<br />
AC switching current, max., 0.13 A<br />
Switching point precision, ±0,1 mT<br />
Operating voltage DC, min., 12 V DC<br />
Operating voltage DC, max., 36 V DC<br />
Operating voltage AC, min., 12 V AC<br />
Operational voltage AC, max., 30 V AC<br />
Shock resistance, 100 g / 11 ms<br />
Vibration resistance, 30 g (50 - 1000 Hz)

FLOWMETER<br />
Brand: UFM<br />
Model: MN-AIF100LM-6-95CS0.88-TH1WR<br />
[MN]: Serie, Normal pressure (300 PSI)<br />
[A]: Housing material, Aluminum with nylon flow chamber<br />
[I]: Internal moving parts, Stainless steel (316 series)<br />
[F]: Seal material, Viton<br />
[100LM]: Maximum flow rate, 100 LPM<br />
[6]: Threaded attachment, Pipe Size 3/4 in<br />
[95CS0.88]: Fluid characteristics, viscosity of 950 centistokes with gravity of 0.88<br />
[TH1]: Control box & readout, "T box"<br />
Flow rate display, HART & 4-20mA output: One SPDT (3 wire)<br />
[W]: Service, Weatherproof (Type 4) Available on all boxes<br />
[R]: Flow direction, Left to right

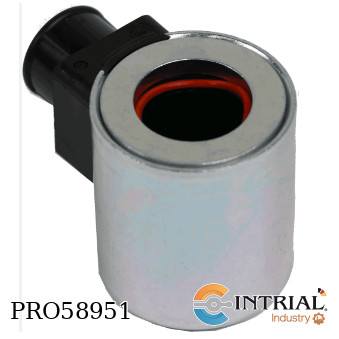

BOBINA<br />
Marca: ARGO HYTOS<br />
MODELO: NG06-230AC-E5(18849000)<br />
230AC

Niple<br />
Acero Inoxidable<br />
Conexión CGA-705 x 1/4" NPT<br />
Longitud 2-1/2";<br />
PTmáx 3,000 psi. Marca: Western.

Tuerca Hexagonal<br />
Acero inoxidable<br />
Conexión CGA-705<br />
Rosca 1.125"-14 UNS-2A<br />
RH Hembra; PTmáx 3,000 psi<br />
Servicio Amoníaco.<br />
Marca: Western.

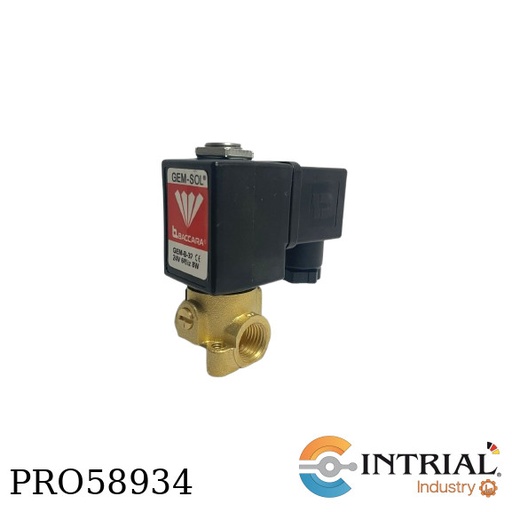

SOLENOID VALVE<br />
Brand: BACCARA<br />
Model: GEM-A-22132N0<br />
[2]: Body, Brass<br />
[21]: Port, 1/4 NPT<br />
[3]: Function, 3WNC<br />
[2]: Orifice, 1.2<br />
[N]: Seal, NBR<br />
[0]: Manual override, none<br />
<br />
Include<br />
COIL<br />
Brand: BACCARA<br />
Model: GEM-B-321<br />
[3]: Voltage, 24V<br />
[2]: Power, AC 8W 60HZ<br />
[1]: Connector, with connector

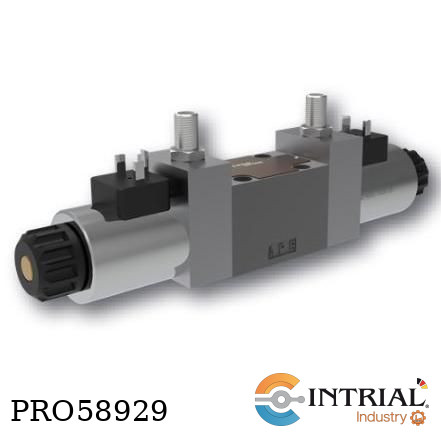

4/3 Directional Control Valve Solenoid Operated<br />
Brand: ARGO HYTOS<br />
Model: RPE3-063-C11(15757600)<br />
[06]: Nominal size, 06<br />
[3]: Number of spool positions, three positions<br />
[C11]: Spool symbols, See the datasheet<br />
Max. flow, 80 L/min<br />
Include:<br />
COIL NG06-230AC-E5 REF. ARGO HYTOS 18849000

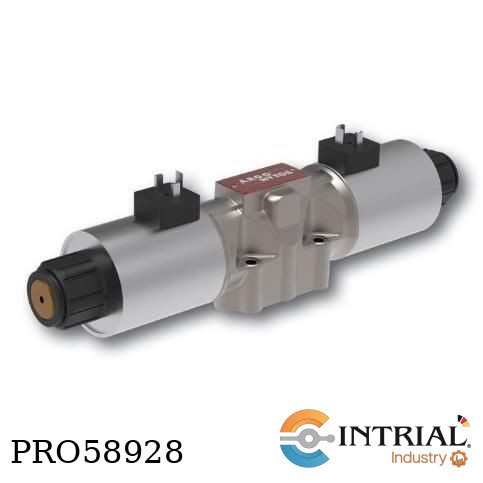

4/3 Directional Control Valve Solenoid Operated<br />
Brand: ARGO HYTOS<br />
Model: RPE4-103-C11(15888700)<br />
[10]: Nominal size, 10<br />
[3]: Number of spool positions, three positions<br />
[C11]: Spool symbols, See the datasheet<br />
Max. flow, 140 L/min<br />
Include:<br />
COIL NG10-230AC-E5 +2 C31A DIN RECT ET339 REF. ARGO HYTOS 16195100

SOLENOID VALVE<br />
Brand: BACCARA<br />
Model: GEM-A-22132N0<br />
[2]: Body, brass<br />
[21]: Port, 1/4 NPT<br />
[3]: Function, 3WNC<br />
[2]: Orifice, 1.2<br />
[N]: Seal, NBR<br />
[0]: Manual override, none<br />
<br />
Include<br />
COIL<br />
Brand: BACCARA<br />
Model: GEM-B-331<br />
[3]: Voltage, 24V<br />
[3]: Power, DC 10W<br />
[1]: Connector, with connector

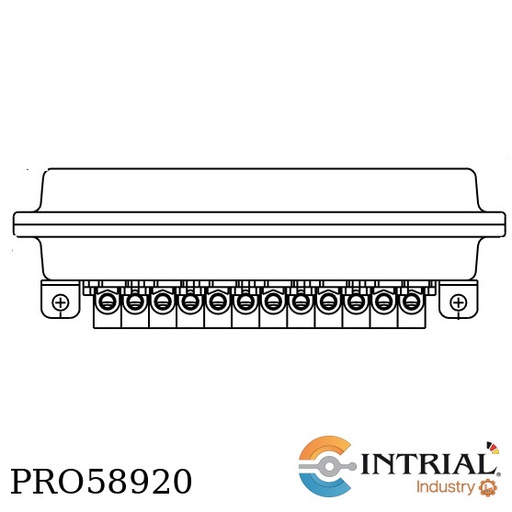

SOLENOID VALVE ENCLOUSURES<br />
Brand: DWYER<br />
Model: SVE12WP122<br />
Quantity of solenoid, 12<br />
Enclousure type, Weatherproof<br />
Voltage, 220 VAC<br />
Service, (For RSV) Compatible gases, filtered and oil free.<br />
Wetted Materials, (For RSV) Body: Aluminum; Core and spring: 304 SS; Seals:<br />
NBR.<br />
Pressure Limits, (For RSV) Min of 4.4 psi (0.3 bar), max of 124.7 psi (8.6 bar).<br />
Temperature Limits, Ambient: -4 to 122°F (-20 to 50°C); Operating: -4 to 185°F<br />
(-20 to 85°C).<br />
Power Requirement, (For RSV) 110 VAC, 220 VAC, or 24 VDC.<br />
Power Consumption, (For RSV) 12 W, inrush: 17 VA, holding: 14.5 VA.<br />
Enclosure Rating, NEMA 4X (IP66).<br />
Enclosure Material, Anodized aluminum with NBR gasket.<br />
Electrical Connection, All RSV are pre-wired to a terminal strip.<br />
Process Connection, (For RSV) 1/8˝ female NPT.<br />
Conduit Connection, 3/4˝ female NPT.<br />
Mounting Orientation, Any position.<br />
Pneumatic Tube Length, Max of 9.8´ (3 m).<br />
<br />


VÁLVULA DE RETENCIÓN<br />
Marca: HITEK<br />
Modelo: VU-1/2<br />
Válvula de retención hidráulica - válvula de no retorno VU 1/2"<br />

CONTROLADOR AUTOMATICO DE BOMBAS DE AGUA<br />
Marca: GENEBRE<br />
Modeo: 3254<br />
Tensión de conexión, 220V-240V 50/60Hz<br />
Intensidad máxima, 10 (6) A<br />
Máxima potencia de la bomba, 1,5CV (1,1kw)<br />
Índice de protección, IP65<br />
Presión máxima de trabajo, 10 bar (1MPa)<br />
Presión de arranque, 1,5 bar (0,15 MPa)<br />
Temperatura máxima de trabajo, 60º C<br />
Caudal, 30 – 60 l/h<br />
Conexiones, R1" ISO 7/1 (EN 10226-1)

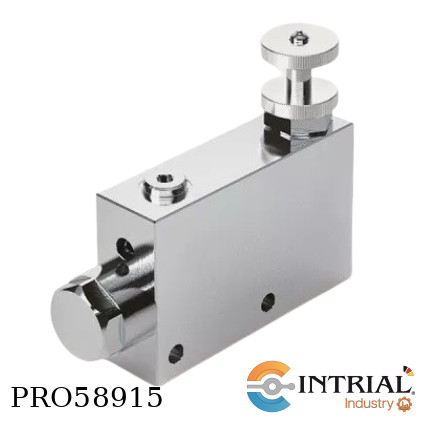

VÁLVULA DE CONTROL<br />
Marca: HITEK<br />
Modelo: VPR3-1/2<br />
Válvula de control de flujo hidráulico de 3 vías <br />
1/2"
