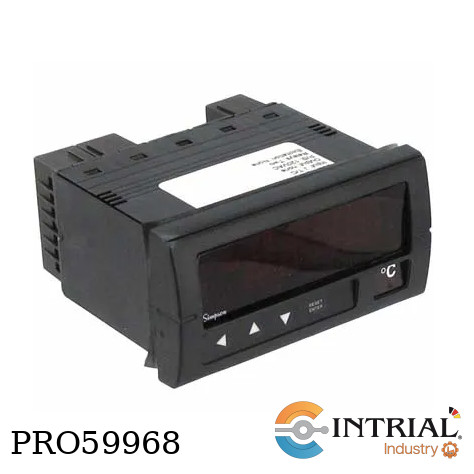

METER/CONTROLLER<br />
Brand: SIMPSON <br />
Model: H335115120<br />
[H335] Basic Unit: 3-1/2 digit, Red LED<br />
[1] Power Supply: 120 ACV (3-1/2 only)<br />
[15] Function/Range:  600 DCV <br />
[1] Output Signal: 4-20 DCmA<br />
[2]  5A Relays:  Two<br />
[0]  Excitation:  None

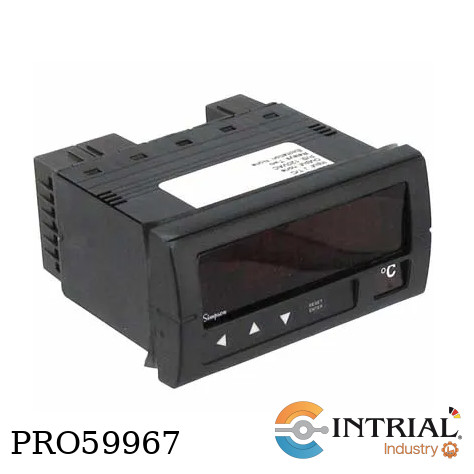

METER/CONTROLLER<br />
Brand: SIMPSON <br />
Model: H340193120<br />
[H340] Basic Unit: 4Digit, red LED<br />
[1] Power Supply: 120 ACV<br />
[93] Function/ Range: RTD, PT100 3-wire <br />
[1] Output: 4-20 DCmA<br />
[2] 5A Relays: Two <br />
[0] Excitation: None <br />

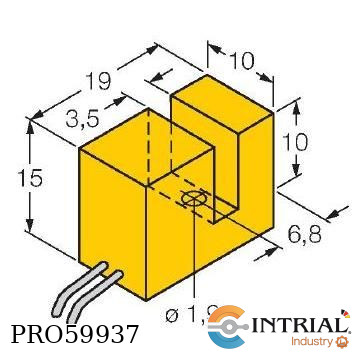

SI3.5-K10-Y1;<br />
Sensor Inductivo,<br />
Marca TURCK GmbH (Alem.):<br />
-Tipo: Ranura.<br />
-Área de detección (de ranura): 3.5mm ancho x 10mm alto.<br />
-Salida: Pulso Namur<br />
-Alimentación: 8,2 VDC.<br />
-Construcción: Cuerpo plástico IP67, trabajo de -25 a 70ºC.<br />
-Conexión eléctrica: Cable integrado x 0.5mt, en PVC.<br />
-Clasificación: ATEX categoría II 2 G, Ex Zona 1; ATEX categoría II<br />
1 D, Ex Zona 20 (hasta +70°C); SIL 2 IEC 61508.

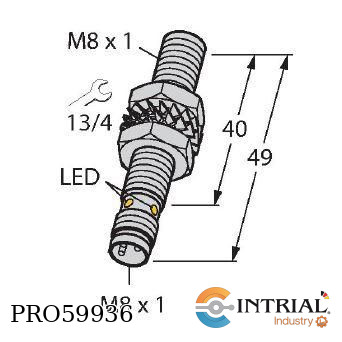

BI2U-EG08-AN6X;<br />
Sensor Inductivo, marca TURCK (EEUU):<br />
-Alcance: 2mm (Factor 1 para todo metal). Montaje a ras.<br />
-Salida: NPN, N.A.<br />
-Alimentación: 10...30VDC.<br />
-Construcción: Cuerpo cilíndrico, c/rosca M8 x 40mm L; en latón<br />
cromado; protección IP68.<br />
-Conexión eléctrica: Cable integrado, 2mts largo.

RKC4.221T-2/TEB;<br />
Cable de Interconexión,<br />
Marca TURCK GmbH(Alem.) :<br />
-Construcción:<br />
Un conector M12, hembra, recto, 2-pin.<br />
Cable en PVC azul,<br />
Retardante de fuego/resistente a aceites; 2mts largo.<br />
Protección IP67

Modelo: PRO57978 -100KW<br />
<br />

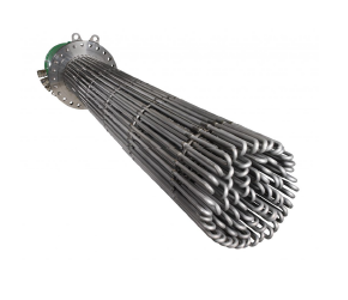

•    RESISTENCIA DE INMERSION DE 42 ELEMENTOS CON BRIDA 100KW/480V. Aplicación: Slurry de concentrado de molibdeno con trazas de hidroxito de sodio<br />
•    Modelo: Resistencia Tubular de Inmersión de 42 elementos<br />
•    Longitud de Inserción: 1300mm. (Incluida zona fría)<br />
•    Longitud Total Aprox.: 2620mm. Longitud del componente en U<br />
•    Zona Fría: 170mm.<br />
•    Zona Caliente: 1130mm. Potencia: 100kW (2 Etapas de 50kW)<br />
•    Número de Etapas: 02<br />
•    Tensión: 3~480V. - 60Hz Trifásica.<br />
•    Tipo de Conexión: Estrella<br />
•    Potencia Individual por Elemento: 2430W.<br />
•    Tensión del Elemento: 277V.<br />
•    Densidad de Carga Superficial: 2.79w/cm2<br />
•    Tolerancia de Potencia(w): + 5 % - 10 %<br />
•    Presión Máxima: 10 Bar<br />
•    Temperatura de Diseño: 60°C…100°C°<br />
•    Recubrimiento: Tubería Acero Inoxidable sin costura INCOLOY 800 – Ø 12mm.<br />
•    Hilo Calefactor: Nikel-Cromo 80/20 punto de fusión 1400ºC.<br />
•    Alineadores: Tipo disco en Acero Inoxidable C-316L.<br />
•    Terminales: Tipo pin roscado de Acero Inoxidable M6, con turca y contratuerca<br />
•    Brida de Montaje: ANSI 12” 150 LB. Acero Inoxidable AISI 316L, con 6 agujeros roscados 7/8” UNC para facilitar el desmontaje del calefactor y Bushing Reducción de 2” a 1”<br />
•    3xTermopozo: De Ø Ext. 9.52mm x 650mm de longitud. de Acero Inoxidable (Para sensor de temperatura).<br />
•    Aislamiento Interior: Oxido de Magnesio para 1100º C<br />
•    Aislamiento Mínimo: 100 MGOhmios /1000 V.<br />
•    Caja de Conexión: CUADRADA, de Acero Inoxidable pintada.<br />
•    •    1x termopar tipo K para control de temperatura del proceso.<br />
•    2x termopar tipo K para protección contra sobrecalentamiento. Sensor acoplado a la funda del elemento calefactor.<br />
•    INCLUYE: CERTIFICADO DE PRUEBAS, PLANOS DE CONEXION Y CERTIFICADO DE CALIBRACION DEL TERMOPAR 3 PUNTOS (30°C, 50°C, 100°C)

Modelo: PRO57978 -100KW<br />
<br />
•    RESISTENCIA DE INMERSION DE 42 ELEMENTOS CON BRIDA 100KW/480V. Aplicación: Slurry de concentrado de molibdeno con trazas de hidroxito de sodio<br />
•    Modelo: Resistencia Tubular de Inmersión de 42 elementos<br />
•    Longitud de Inserción: 1300mm. (Incluida zona fría)<br />
•    Longitud Total Aprox.: 2620mm. Longitud del componente en U<br />
•    Zona Fría: 170mm.<br />
•    Zona Caliente: 1130mm. Potencia: 100kW (2 Etapas de 50kW)<br />
•    Número de Etapas: 02<br />
•    Tensión: 3~480V. - 60Hz Trifásica.<br />
•    Tipo de Conexión: Estrella<br />
•    Potencia Individual por Elemento: 2430W.<br />
•    Tensión del Elemento: 277V.<br />
•    Densidad de Carga Superficial: 2.79w/cm2<br />
•    Tolerancia de Potencia(w): + 5 % - 10 %<br />
•    Presión Máxima: 10 Bar<br />
•    Temperatura de Diseño: 60°C…100°C°<br />
•    Recubrimiento: Tubería Acero Inoxidable sin costura INCOLOY 800 – Ø 12mm.<br />
•    Hilo Calefactor: Nikel-Cromo 80/20 punto de fusión 1400ºC.<br />
•    Alineadores: Tipo disco en Acero Inoxidable C-316L.<br />
•    Terminales: Tipo pin roscado de Acero Inoxidable M6, con turca y contratuerca<br />
•    Brida de Montaje: ANSI 12” 150 LB. Acero Inoxidable AISI 316L, con 6 agujeros roscados 7/8” UNC para facilitar el desmontaje del calefactor y Bushing Reducción de 2” a 1”<br />
•    3xTermopozo: De Ø Ext. 9.52mm x 650mm de longitud. de Acero Inoxidable (Para sensor de temperatura).<br />
•    Aislamiento Interior: Oxido de Magnesio para 1100º C<br />
•    Aislamiento Mínimo: 100 MGOhmios /1000 V.<br />
•    Caja de Conexión: CUADRADA, de Acero Inoxidable pintada.<br />
•    •    1x termopar tipo K para control de temperatura del proceso.<br />
•    2x termopar tipo K para protección contra sobrecalentamiento. Sensor acoplado a la funda del elemento calefactor.<br />
•    INCLUYE: CERTIFICADO DE PRUEBAS, PLANOS DE CONEXION Y CERTIFICADO DE CALIBRACION DEL TERMOPAR 3 PUNTOS (30°C, 50°C, 100°C)

Modelo: PRO57978 -100KW<br />
<br />
•    RESISTENCIA DE INMERSION DE 42 ELEMENTOS CON BRIDA 100KW/480V. Aplicación: Slurry de concentrado de molibdeno con trazas de hidroxito de sodio<br />
•    Modelo: Resistencia Tubular de Inmersión de 42 elementos<br />
•    Longitud de Inserción: 1300mm. (Incluida zona fría)<br />
•    Longitud Total Aprox.: 2620mm. Longitud del componente en U<br />
•    Zona Fría: 170mm.<br />
•    Zona Caliente: 1130mm. Potencia: 100kW (2 Etapas de 50kW)<br />
•    Número de Etapas: 02<br />
•    Tensión: 3~480V. - 60Hz Trifásica.<br />
•    Tipo de Conexión: Estrella<br />
•    Potencia Individual por Elemento: 2430W.<br />
•    Tensión del Elemento: 277V.<br />
•    Densidad de Carga Superficial: 2.79w/cm2<br />
•    Tolerancia de Potencia(w): + 5 % - 10 %<br />
•    Presión Máxima: 10 Bar<br />
•    Temperatura de Diseño: 60°C…100°C°<br />
•    Recubrimiento: Tubería Acero Inoxidable sin costura INCOLOY 800 – Ø 12mm.<br />
•    Hilo Calefactor: Nikel-Cromo 80/20 punto de fusión 1400ºC.<br />
•    Alineadores: Tipo disco en Acero Inoxidable C-316L.<br />
•    Terminales: Tipo pin roscado de Acero Inoxidable M6, con turca y contratuerca<br />
•    Brida de Montaje: ANSI 12” 150 LB. Acero Inoxidable AISI 316L, con 6 agujeros roscados 7/8” UNC para facilitar el desmontaje del calefactor y Bushing Reducción de 2” a 1”<br />
•    3xTermopozo: De Ø Ext. 9.52mm x 650mm de longitud. de Acero Inoxidable (Para sensor de temperatura).<br />
•    Aislamiento Interior: Oxido de Magnesio para 1100º C<br />
•    Aislamiento Mínimo: 100 MGOhmios /1000 V.<br />
•    Caja de Conexión: CUADRADA, de Acero Inoxidable pintada.<br />
•    •    1x termopar tipo K para control de temperatura del proceso.<br />
•    2x termopar tipo K para protección contra sobrecalentamiento. Sensor acoplado a la funda del elemento calefactor.<br />
•    INCLUYE: CERTIFICADO DE PRUEBAS, PLANOS DE CONEXION Y CERTIFICADO DE CALIBRACION DEL TERMOPAR 3 PUNTOS (30°C, 50°C, 100°C)

Transmisor de nivel Rosemount 5408 <br />
Marca: Rosemount<br />
Modelo: 5408A1SHA1NA7R-2AASAA2M5<br />
Medición de destino: Placa de metal fija sin objetos desestabilizantes<br />
Temperatura: 59 a 77 °F (15 a 25 °C)<br />
Presión del ambiente: 14 a 15 psi (960 a 1060 mbar)<br />
Humedad relativa: 25-75 %<br />
Atenuación: Valor predeterminado, 0 s<br />
Rango < 130 pies(40 m): ±0,12 in (±3 mm)<br />
Rango > 130 pies(40 m): ±0,25 in (±6 mm)<br />
Rango de medición: De 10 a 262 pies (de 3 a 80 m)<br />
Repetibilidad: ±0,04 in (±1 mm)<br />
Indice de medición: 10 Hz<br />
Frecuencia burst: 5 Hz (o configurable de 2 a 10 Hz)

Filter<br />
Brand: HYDAC<br />
Model: 0240-D-020-BN4HC

INDUCTIVE SENSOR<br />
Brand: TURCK<br />
Model: NI25-CK40-LIU-H1141<br />
Measuring range, 5…25 mm<br />
Mounting conditions, Non-flush<br />
Isolation test voltage, 0.5 kV<br />
Output function, 4-wire, Analog output<br />
Voltage output, 0…10 V<br />
Current output, 0…20 mA

Filtro<br />
Marca: HYDAC<br />
Modelo: 0240D020BH4HC(1253076)<br />
Otras características elemento: 0=sin más características<br />
Tipo de elemento:D - elementos de presión<br />
Tamaño: 0240<br />
Material del filtro, elemento: BH/HC=Betamicron alta presión<br />
Material de la junta: NBR=NBR (Perbunan)<br />
Bypass: KB=sin by-pass<br />
Grado de filtración: 20

​Smoke Emitter<br />
Brand: REGIN<br />
Model: S103-50<br />
90 Sec<br />
Pk50

Detector de humo <br />
Marca: NOTIFIER<br />
Modelo: FSI-851<br />
Sensibilidad: 0,5% a 2,5% por oscurecimiento del pie<br />
Temperatura de funcionamiento: 0° a 49°C (32° a 120°F).<br />
Rango de velocidad listado en UL/ULC: ION: 0 – 1200 pies/min. (365,76 m/min.).<br />
Humedad relativa: 10% -93% sin condensación.<br />
Rango de voltaje: 15-32 voltios DC pico.<br />
Corriente en espera (máx. promedio): 300 µA<br />
Corriente LED (máx.): 6,5 mA @ 24 VCC ("ON").

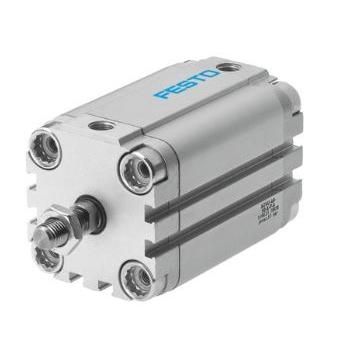

CILINDRO COMPACTO<br />
Marca: FESTO<br />
Modelo: ADVU-32-15-A-P-A<br />
Carrera, 15 mm<br />
Diámetro del émbolo, 32 mm<br />
Modo de funcionamiento, Doble efecto<br />
Extremo del vástago, Rosca exterior<br />
Presión de funcionamiento,<br />
 0.08 MPa...1 MPa<br />
 0.8 bar...10 bar<br />
 11.6 psi...145 psi<br />
Conexión neumática, G1/8

Box Plenum  Front <br />
Brand: SPECIFIC SYSTEMS<br />
<br />
<br />
**Plenum Box add like previous job has T-13071 for new APK1.5V**

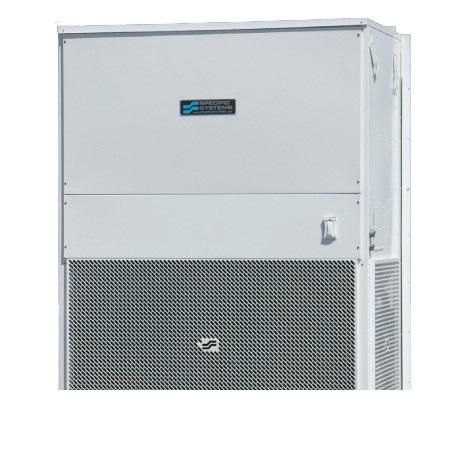

AIRPAK WALLMOUNT HVAC SYSTEM<br />
Brand: SPECIFIC SYSTEMS<br />
Model: A420-CXTWRFGW-AEAE00AXXXXXLX<br />
01. AirPak Capacity: 20-Ton Capacity (70.50 kW)<br />
01. AirPak Standard Features: <br />
Industrial packaged environmental control system with the following standard features:<br />
• Designed for use in a non-hazardous environment<br />
• UL 508A Electrical panel certification<br />
• 2-inch MERV-8 return air filtration<br />
• All stainless steel fasteners<br />
• Stainless steel drain pan<br />
• TEFC condenser motor<br />
Refrigeration system<br />
• Interlaced dual circuit evaporator and condenser coils<br />
• High pressure switch (both cooling stages)<br />
• Low pressure switch (both cooling stages)<br />
• Hot gas bypass (both cooling stages)<br />
• Thermostatically-controlled expansion valve<br />
• Freeze stats (evaporator anti-icing, both stages)<br />
• Two hermetically-sealed scroll compressors<br />
02. Cabinet Size: 72W x 94H x 42D<br />
03. Panel Design: Advanced split panel design for separation of high and low voltages Voltage sensitive<br />
Items include:<br />
• Motors<br />
• Compressors<br />
• Overloads<br />
• Transformers<br />
• Contactors<br />
• Crankcase heaters<br />
03. Voltage Configuration: 460-480V / 3ph / 60Hz<br />
04. Airflow Configuration: To the Wall-mount, Horizontal Reverse Airflow<br />
05. Cabinet Material: Galvanized Steel (Standard)<br />
06. Cabinet Coating: White Powdercoat<br />
07. Coil Material: Copper Tube/Aluminum Fin (Standard)<br />
08. Coil Coating: Electrofin Both Coils<br />
09. Refrigerant: R-454B, Standard model operating temp range up to 122°F (50°C)<br />
10. Low Ambient Description: For operation of mechanical cooling down to -40° F/C<br />
Low ambient controls on both stages of cooling includes the following:<br />
* (2) refrigerant receivers<br />
* (2) head pressure control valves<br />
11. Return Grille: Included<br />
12. Supply Grille: Included<br />
13. Outside Air Hood: Includes: • Manually operated quarter-turn damper<br />
• Easily replaceable MERV-8 filter<br />
14. Circuit Breaker:  Disconnect/Circuit Breaker For use in non-hazardous application<br />
* Appropriately sized for system with options chosen<br />
* Unit-mounted in panel<br />
* Lockable handle-type switch<br />
15. Adapter Plenum: Included<br />
16. Unit Control: Single unit control<br />
17. Control Package: Standard Unit Controls<br />
18. Communication Protocol: Specific Standard<br />
19. Thermostat Included: LCD thermostat designed for multi-stage control with<br />
• large backlit display<br />
• +/- 1°F (0.5°C) accuracy<br />
• remote sensor compatibility<br />
20. Standard Submittal Documentation: Order Summary Provided<br />
***Replacement for Job T-13071-01***<br />
****Version APK1.5****<br />
***El modelo de placa APK240-C-WDB-X-G-B-00-TB-W-R410A-N-N-N-I(RA) fue reemplazado por el modelo cotizado: A420-CXTWRFGW-AEAE00AXXXXXLX***

PRESSURE LEVEL TRANSMITTER<br />
Brand: AUTOSEN<br />
Model: AF903<br />
Measuring range, 0...0.5 bar / 0...5 mH2O<br />
Sensor type, Level probe<br />
Analogue output, 4 ... 20 mA<br />
Electric strength towards case, 500 V DC<br />
Operating voltage, 10 ... 30 V DC<br />
Electrical design, PNP<br />
Current consumption max., 20 mA<br />
Resolution, 0,2 % FS

COMMUNICATIONS MODULE<br />
Brand: EMERSON <br />
Model: 571-0065-05<br />
Series: CORESENSE <br />
24 VAC<br />
50/60 HZ<br />
5 VA<br />
2.5A MAX

FUSIBLE DE CARTUCHO DE CRISTAL<br />
Marca: RS PRO<br />
Modelo: 563-425<br />
Corriente Nominal, 6.3A<br />
Tamaño de Fusible, 5 x 20mm<br />
Tensión Nominal, 250V ac<br />
Material del Cuerpo, Vidrio
