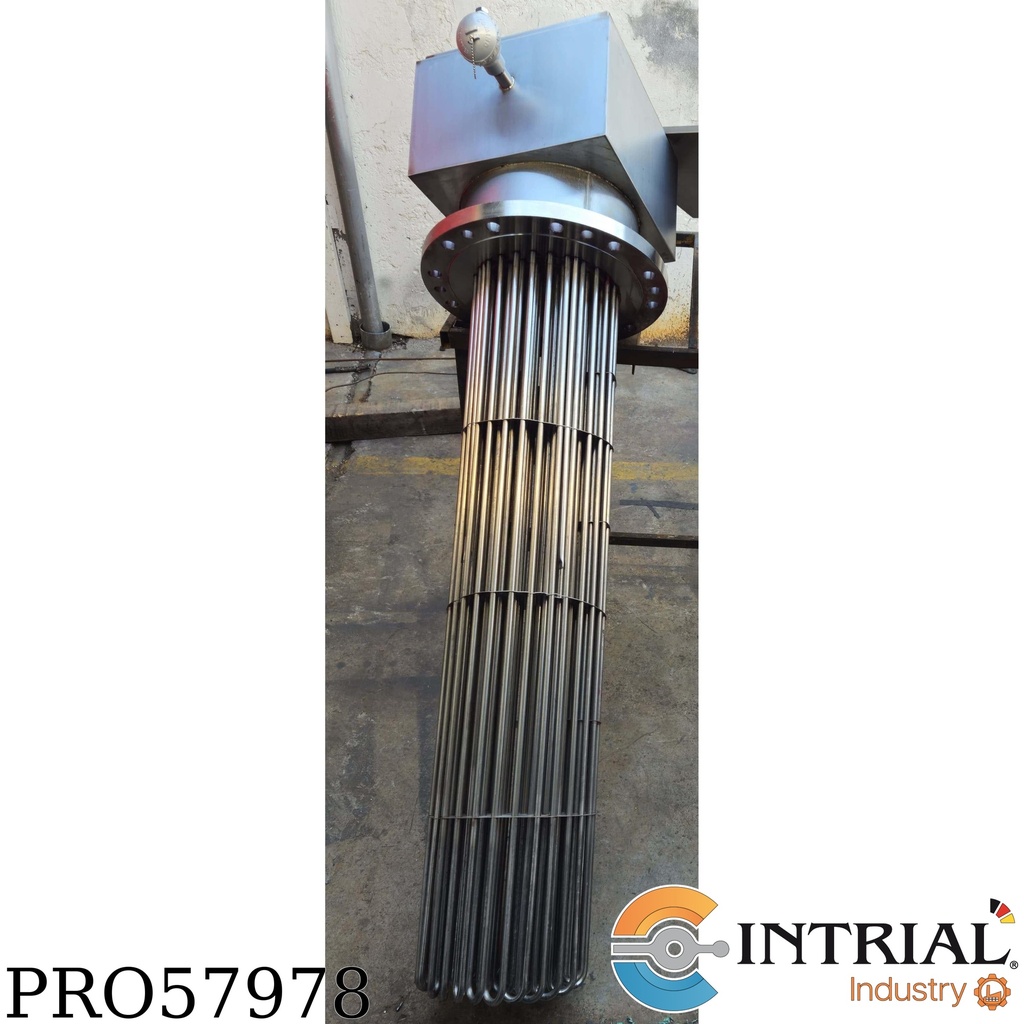

RESISTENCIA DE INMERSION DE 42 ELEMENTOS CON BRIDA 100KW/480V
Modelo: PRO57978 -100KW<br />
<br />
• RESISTENCIA DE INMERSION DE 42 ELEMENTOS CON BRIDA 100KW/480V. Aplicación: Slurry de concentrado de molibdeno con trazas de hidroxito de sodio<br />
• Modelo: Resistencia Tubular de Inmersión de 42 elementos<br />
• Longitud de Inserción: 1300mm. (Incluida zona fría)<br />
• Longitud Total Aprox.: 2620mm. Longitud del componente en U<br />
• Zona Fría: 170mm.<br />
• Zona Caliente: 1130mm. Potencia: 100kW (2 Etapas de 50kW)<br />
• Número de Etapas: 02<br />
• Tensión: 3~480V. - 60Hz Trifásica.<br />
• Tipo de Conexión: Estrella<br />
• Potencia Individual por Elemento: 2430W.<br />
• Tensión del Elemento: 277V.<br />
• Densidad de Carga Superficial: 2.79w/cm2<br />
• Tolerancia de Potencia(w): + 5 % - 10 %<br />
• Presión Máxima: 10 Bar<br />
• Temperatura de Diseño: 60°C…100°C°<br />
• Recubrimiento: Tubería Acero Inoxidable sin costura INCOLOY 800 – Ø 12mm.<br />
• Hilo Calefactor: Nikel-Cromo 80/20 punto de fusión 1400ºC.<br />
• Alineadores: Tipo disco en Acero Inoxidable C-316L.<br />
• Terminales: Tipo pin roscado de Acero Inoxidable M6, con turca y contratuerca<br />
• Brida de Montaje: ANSI 12” 150 LB. Acero Inoxidable AISI 316L, con 6 agujeros roscados 7/8” UNC para facilitar el desmontaje del calefactor y Bushing Reducción de 2” a 1”<br />
• 3xTermopozo: De Ø Ext. 9.52mm x 650mm de longitud. de Acero Inoxidable (Para sensor de temperatura).<br />
• Aislamiento Interior: Oxido de Magnesio para 1100º C<br />
• Aislamiento Mínimo: 100 MGOhmios /1000 V.<br />
• Caja de Conexión: CUADRADA, de Acero Inoxidable pintada.<br />
• • 1x termopar tipo K para control de temperatura del proceso.<br />
• 2x termopar tipo K para protección contra sobrecalentamiento. Sensor acoplado a la funda del elemento calefactor.<br />
• INCLUYE: CERTIFICADO DE PRUEBAS, PLANOS DE CONEXION Y CERTIFICADO DE CALIBRACION DEL TERMOPAR 3 PUNTOS (30°C, 50°C, 100°C)
| Brand: INTRIAL |
| Línea: INTRIAL-PRODUCTOS (CM) |
